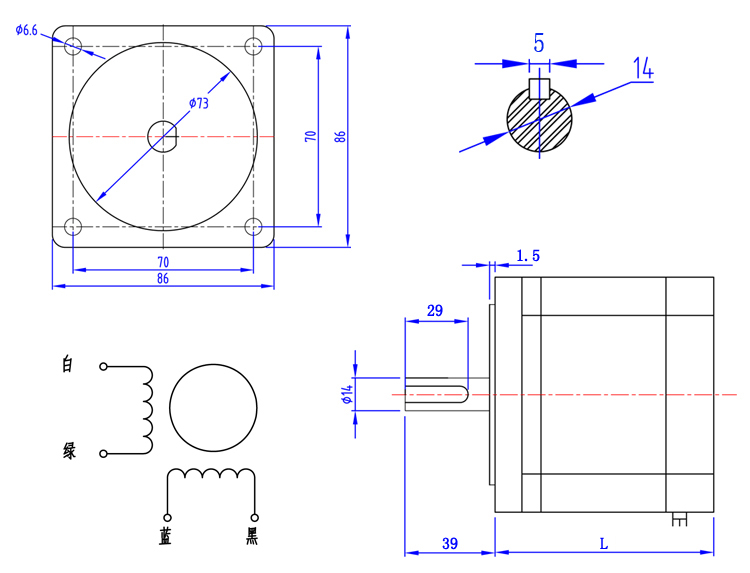

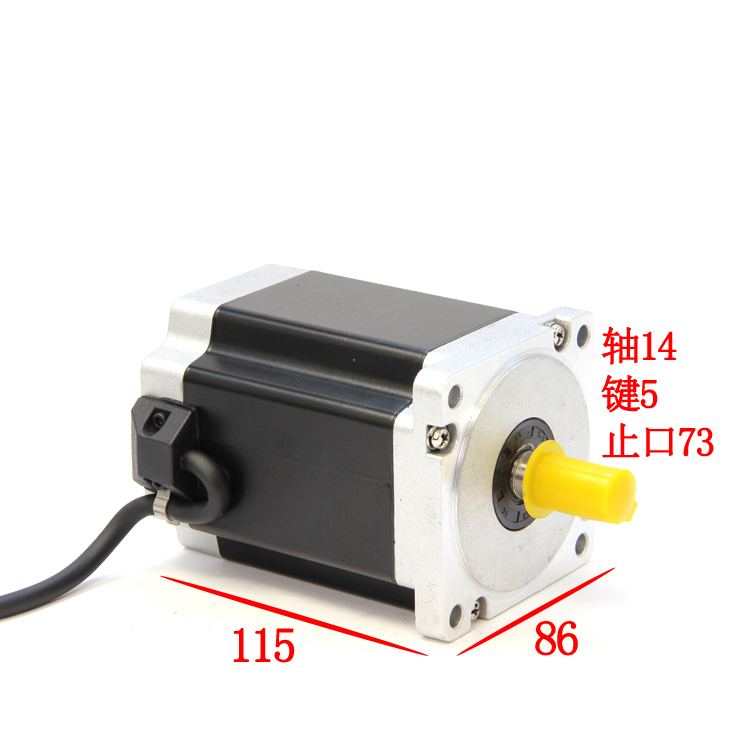

电机框号：86×86 电机机身长：113MM 步距角：1.8° 静转矩：8.5N.m 额定电流：6A 工作电压（驱动器）：交流18-80V 直流24-100V 我们建议使用交流60v变压器供电：
机身法兰，和尾部端盖密封处理，更好做好防尘防溅水
型号
| 相 数
| 步距角
| 静转矩
| 机身长 L
| 引线数
| 重量 | 86HBP78AL4S
| 2
| 1.8
| 4NM | 78 | 4 | 2.3 | 86HBP98AL4S
| 2 | 1.8 | 7.5NM | 98 | 4 | 3 | 86HBP113AL4S
| 2 | 1.8 | 8.5NM | 113 | 4 | 4.5 | 86HBP155AL4S
| 2
| 1.8
| 12NM
| 155
| 4
| 5.5
|

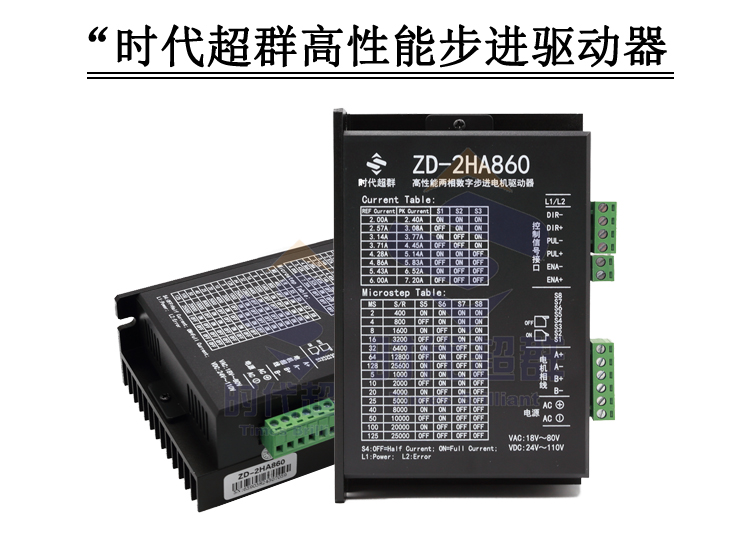

驱动器搭配
"驱动器特点和功能 接口采用超高速光耦隔离 抗高频干扰能力强 16 种不同细分任意切换 自动半流锁定 8 档电流可调 支持脱机、使能、锁定等功能 过压、欠压、过流保护

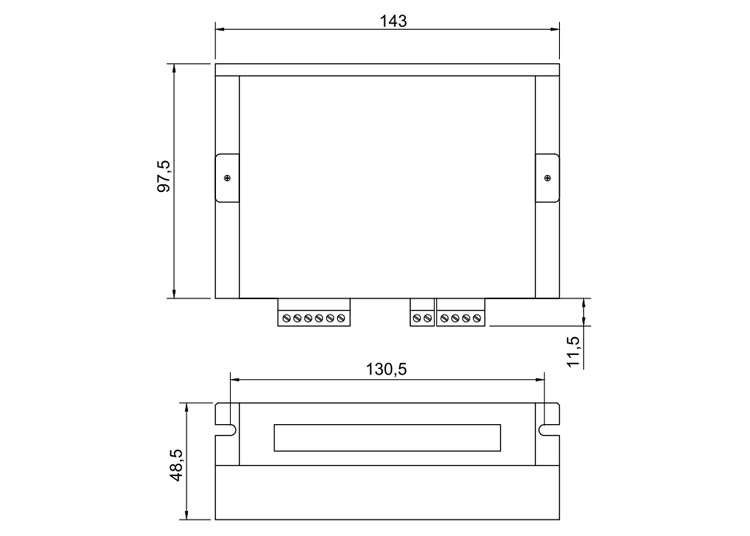

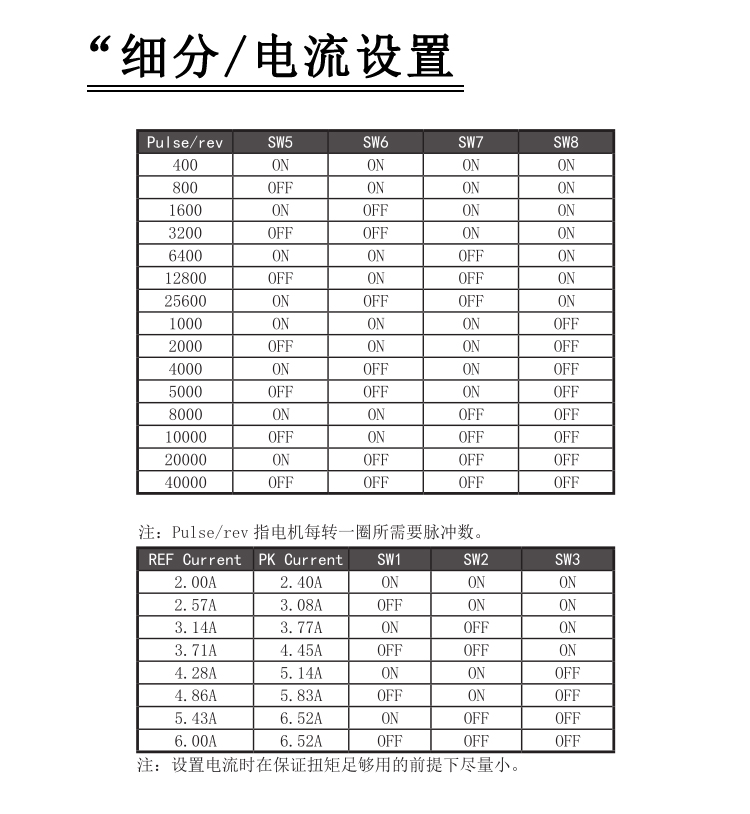

驱动器尺寸图： 驱动器细分（设置电机多少脉冲一圈）/电流设置： 接线图
