C36L系列可编程自动化控制器是全新开发的单轴，双轴，三轴，四轴4种控制系统，具有微米（μm）级精度控制功能，可实现复杂的专机控制需求；具有丰富的输入/输出信号控制功能，可实现多种信号的检测和输出的复杂控制功能。 CM36L适用于焊接、钻孔、切割、分度、冲床等单，双，多轴机械的控制。 本产品操作方便简洁，界面显示直观明了，具有较强的功能及稳定的性能，在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN，192×64分辨率，高对比度图形式液晶显示界面；采用符合中国特色的汉字指令形式编写零件程序；输入输出采用软件配置方式灵活设置。具有较高的性能，价格比。 技术特点 ✔ 实现X单轴；X,Y两轴；X,Y,Z三轴；X,Y,Z,A四轴控制 ✔ 数字插补技术实现X-Y直线插补，X-Y圆弧插补功能 ✔ 梯形加减速控制 ✔ 位置指令范围-99999.999mm ~ +99999.999mm ✔ 最小指令单位0.001mm，指令电子齿轮比分子1~99999，分母1~99999 ✔ 16路光电隔离输入，8路光电隔离输出；扩展后可达32路输入与输出 ✔ 输出采用mos管控制通断，每通道750mA阻性负载，200mA感性负载。 ✔ 具有反向间隙补偿功能 ✔ 速度倍率功能，多级调节 ✔ 位置比较，连续脉冲，多输出口控制等丰富汉字指令，编程简单易懂 ✔ 选择性I/O功能配置功能 ✔ 可存储20个程序 ✔ 提供操作级，设备级密码管理功能。方便设备管理 ✔ 提供时间锁功能。方便收取尾款。 ✔ 支持外接扩展模块，自动识别模块输入输出数量。 ✔ 程序指令的隐藏与显示功能。 ✔ 提供软件限位功能 ✔ 提供各轴坐标，计件数值掉电记忆功能。 这款单轴控制器CM36L-10如何安装固定在控制箱呢呢？

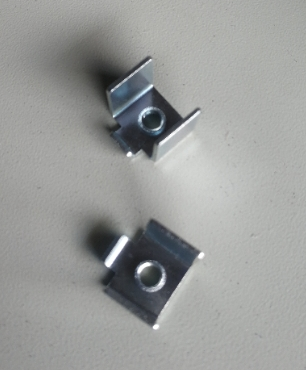

把卡子卡在控制器面板上端的沟槽里，然后用螺丝拧到卡子的内部顶到控制箱上即可。
我公司常会碰到一些客户问控制器怎么编程。电机，驱动器怎么接线等问题。电话打了无数遍终于搞明白了。但是时间也浪费了。根据这种现象，公司提供了配电箱集成服务，只要客户把自己设备想实现的功能高速技术人员，技术人员就会根据客户的需求把所需要的运控设备集成到配电箱中，客户只要插上电源，按下按钮，即可轻松工作。 下面介绍一套35NM步进电机单轴控制系统
上图控制设备中采用了，我公司的35NM步进电机，配套7A驱动器一台，CM36L单轴控制器一台，控制箱包括五个按钮，启动暂停 加速减速 正传反转等，设备配有两个风扇。

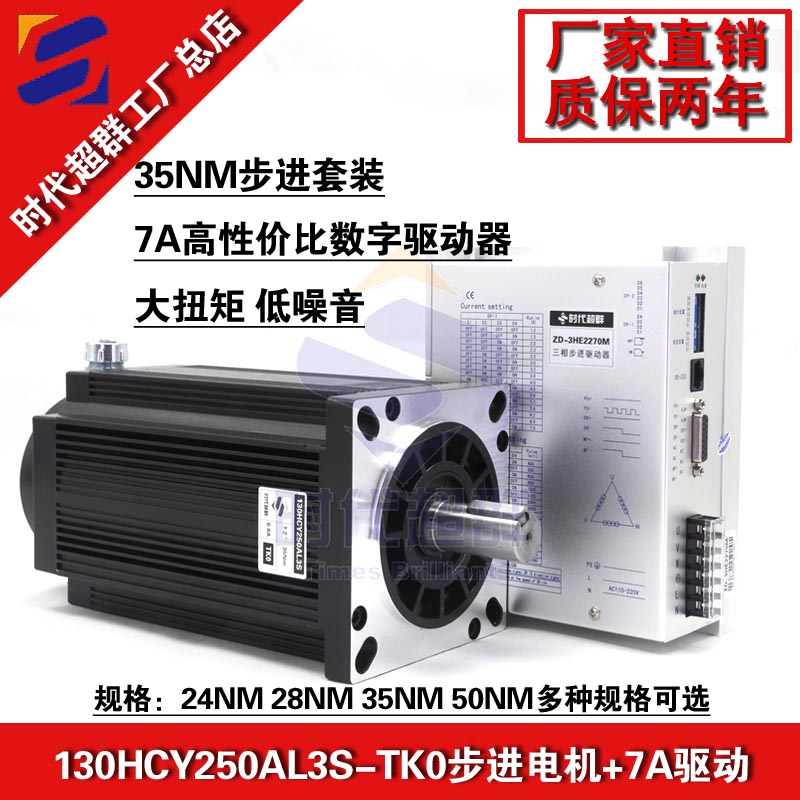

时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。110HCY250AL3S-TKO三相混合式步进电机 步距角1.2°，扭矩35Nm，电流6.8A，机身长250MM，轴径Φ24MM，键8，出轴长52mm，配套驱动器ZD-3HE2270MH三相步进电机驱动器单电源输入，电压范围：AC110V～220V；驱动电流1.2A/相到7.0A/相分16档可调；设有16档等角度恒力矩细分，****分辨率60000步/转,其它细分可定制完成；****反应频率可达200Kpps；步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热；接口信号光耦隔离；内部强电、弱电光耦隔离；信号电平：5V～24V兼容；工作温度：-30℃～85℃；适配电机：三相57、86、110、130、150系列高压电机；相位记忆功能；带电机电感量调节功能，适配电机发挥****效能。广泛适用范围于激光、医疗、纺织、安防等行业。 联系方式：QQ:467102884 电话：13811070445（刘女士）
