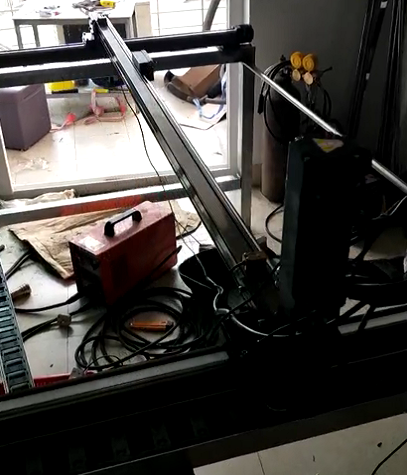

上图为客户选用我公司DS45型材同步带XYZ模组，DS45M75C系列同步带采用高刚度铝合金做机体；运行速度快，****可到1000mm/s；有效行程大，最长可做到3米；可任意组装，接收非标定制；具有高等级机械效率；摩擦系数小，噪音低，维护少。有效行程可做到50mm-3000mm，水平载重15kg，垂直负载5kg，客户要求的速度比较高，搭配的是伺服电机 一般情况下，高刚性机械可通过提高伺服增益来提高响应性。而对于低刚性机械，提高伺服增益反而可能会产生振动，带来负面作用。此时，可以通过降低刚性等级或伺服单元的各种振动抑制功能来抑制振动，这类型模组，或龙门组装好以后，通常要线刚性整定，才能使用，否则就容易发生运动抖动等问题，具体调节方法如下： 一般系统调试流程如下图所示:
具体操作步骤如下： 首先，CN2控制接口不接任何控制线。内部使能(Pn003=0)， 其次，空载进行点动操作。 点动运行：FN002

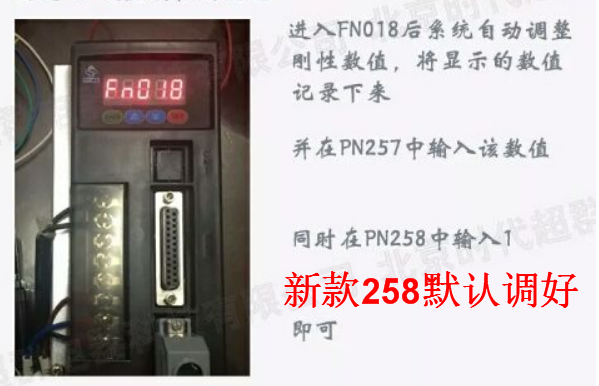

第三部，如果电动运行没有问题，在带上负载，然后电机执行到Fn018后，长按驱动器SET保存，后出一个值，把这个值填写到pn257中

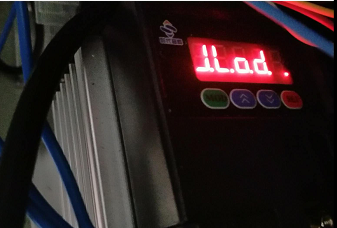

上图状态以后，在长按一下最后的红键，进入，会出一个数值一般带同步带，这个值不能超过30，超过30就说明不适用，一般就要加减速机，或者换更大电机了，把这个值填写到pn257中 这里注意，PN257的值不要超过太高，在15以内****，同步带的刚性检测不准确的，因为皮带有弹性的，同步带的PN257值在6-15左右，具体需要客户微调！可以先填入15，PN258=1,PN259有振动往下调，主上电以后看反应，如果一般PN259调的数值为1了，那么PN257就要降低等级了。PN259不适合调的太低。 注意，一般如果运行的时候，嗡嗡响的话，就是刚性太硬了，需要降低PN259，如果过冲的话，需要增加PN259数值 需要进一步提升刚性等级
逐步提升数值，直到震动，异响的降低。如果还不满足要求，可以手动增益调整
十个数值的调整。
DM系列交流伺服电机驱动器 配套的DM系列高性能伺服电机驱动器采用双成PCB制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。****高品质保证。 代超群伺服电机型号及参数表如下：
另外还有高压系列
联系方式：QQ:467102884 电话：13811070445（刘女士）
