常会碰到一些客户问控制器怎么编程。电机，驱动器怎么接线等问题。电话打了无数遍终于搞明白了。但是时间也浪费了。根据这种现象，公司提供了配电箱集成服务，只要客户把自己设备想实现的功能高速技术人员，技术人员就会根据客户的需求把所需要的运控设备集成到配电箱中，客户只要插上电源，按下按钮，即可轻松工作。 下面是客户订购的一套可以推动200KGE物体做水平往复运动的直线导轨单轴控制系统。

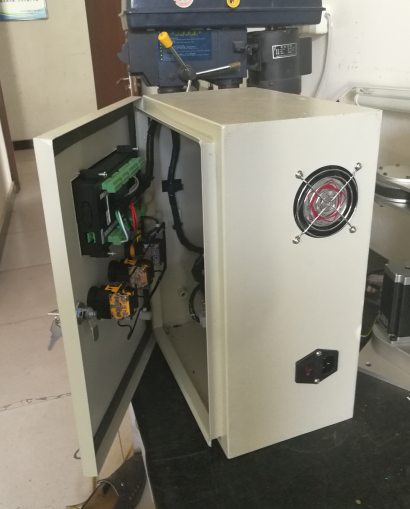

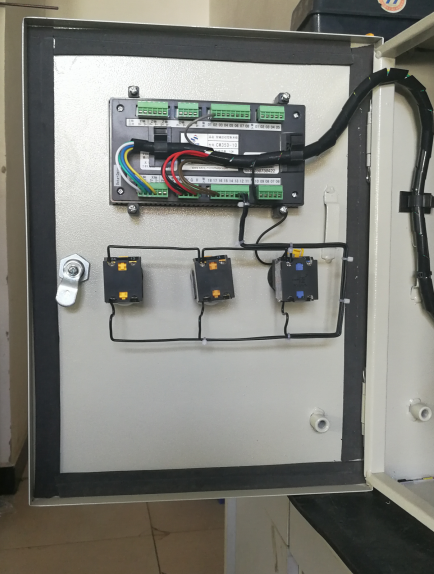

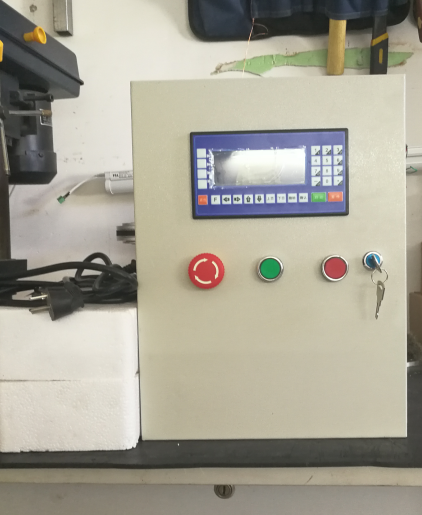

采用的是时代超群110步进电机110HCY160AL3S-TK0三相步进电机步距角1.2°，扭矩12Nm，电流5.8A，机身长160MM，轴径Φ19MM，键6，出轴长40mm，搭配时代超群HBX系列双线型重型滑台HBX2005-200D,导轨滑块为150mm*155mm含四个导轨滑块，水平****载重300KG，垂直载重****100KG,定位精度0.03MM，丝杆直径20MM ，导程5MM ，有效行程200。 客户想控制按设定运行，速度可调，因为客户不懂的怎么使用，在我们这里做好控制系统并由工程师给编好程序。   上图为客户定制单轴控制柜，控制导轨运动,设备中使用了一台12NM步进电机，一台驱动器，一台控制器，一台HBX重型型导轨滑台，一个24V开关电源给控制器供电。一个380交流接触器，一个机械继电器，一个接近开关。下面做分别介绍：
ZD-3HE2254三相高性能步进电机驱动器是基于DSP控制的开环三相步进电机驱动器。它是将先进的DSP高性能电机控制芯片和三相逆变驱动模块结合在一起所构成的新一代全数字式步进电机驱动器。驱动电压为AC60V-260V，适配电流在6.5A以下、外径86-110mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，电机在高速时，力矩大大高于二相和五相混合式步进电机。定位精度****可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。
配套控制器CM30D-10可编程单轴控制器，该面板型运动控制器（数控系统）采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。
LJ12A3-4-ZBX接近开关是一种电感式接近开关，无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
圆柱直径18mm（毫米） 检测距离：4mm（毫米） 工作电压：DC 6-36V 输出形式：NPN三线常开 联系方式：QQ:467102884 电话：13811070445（刘女士）
