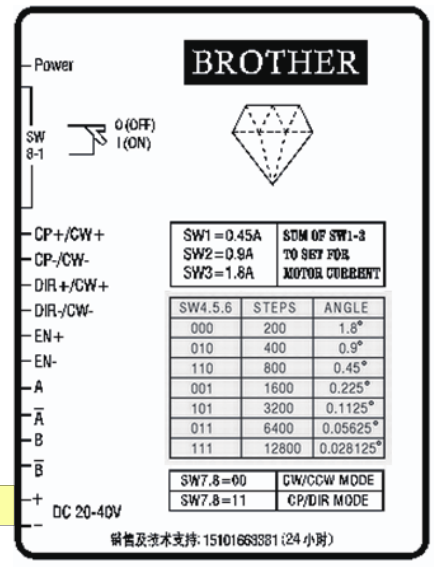

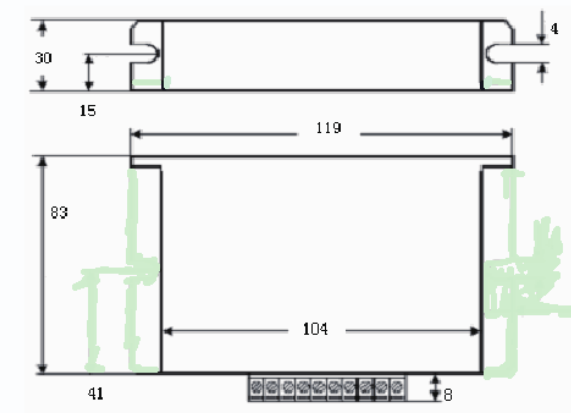

上图为一款42/ 57 两相混合式步进电机驱动器，用于驱动两相或者四相混合式步进电机。体积更小、性能更加稳 定。低频特性有很大提高。
电流设定值： 0.45A，0.9A，1.35A，1.8A，2.25A，2.7A，3.15A 每转步数： 200 （步距角 1.8 度） 400 （步距角 0.9 度） 800 （步距角 0.45 度） 1600 （步距角 0.225 度） 3200 （步距角 0.1125 度） 6400 （步距角 0.05625 度） 12800 （步距角 0.028125 度） 输入脉冲方式： 单脉冲与双脉冲可选 工作电源： DC20-40V 一组 配套电机： 42 至 57 系列二相或四相混合式步进电机
电机与驱动的接线方法如下

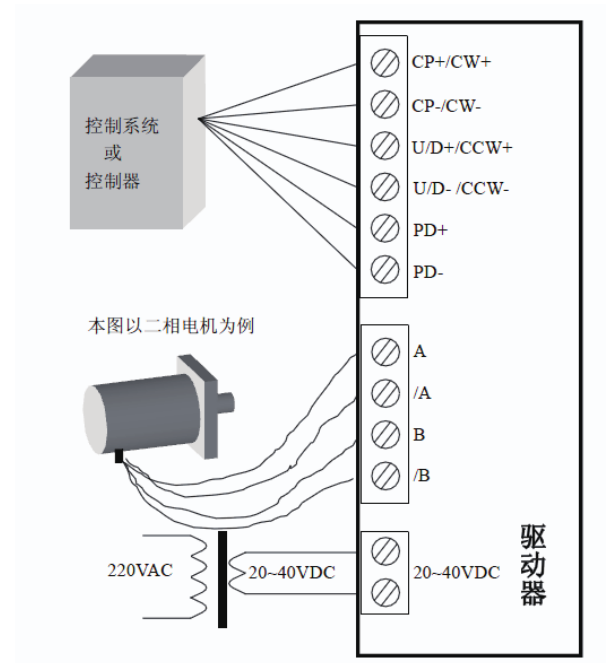

1. 驱动器接线示意图 图中标号释义： CP+：单脉冲模式，脉冲正输入端 CP-：单脉冲模式，脉冲负输入端 U/D+: 单脉冲模式，方向电平的正输入端 U/D-：单脉冲模式，方向电平的负输入端 CW+：双脉冲模式，正脉冲的正输入端 CW-：双脉冲模式，正脉冲的负输入端 CCW+：双脉冲模式，负脉冲的正输入端 CCW-：双脉冲模式，负脉冲的负输入端 PD+：脱机信号正输入端 PD-：脱机信号负输入端
联系方式：QQ:467102884 电话：18710050116（刘女士）
