（1）
（2）

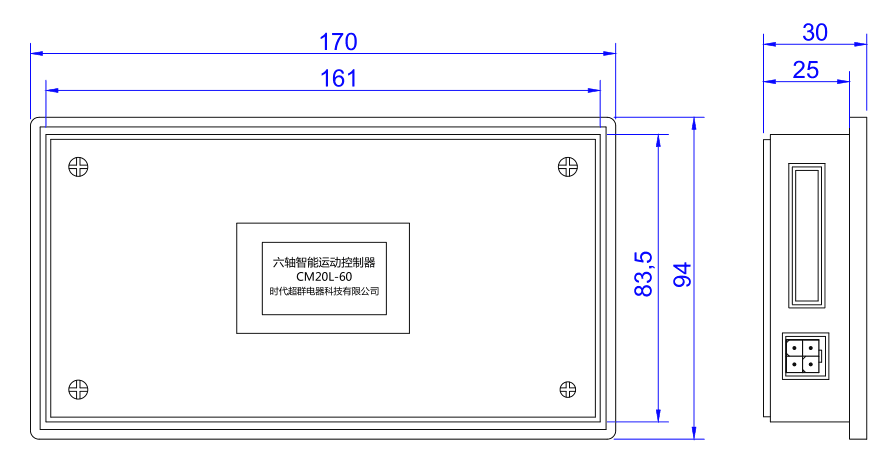

CM20L-60K(图1)与CM20L-60(图2)控制器可控制六个电机运动，可实现点位、直线、圆弧插补的操作。具有循环、跳转、子程序、中断、随动、测位等功能。支持中文、英文，文字指令、GM 代码。简单、清晰的参数给您的操作带来方便和快捷。输入 / 输出的设置功能可方便您的使用和维修。 首先，CM20L-60k是CM20L-60的升级款。外观尺寸是一样的，如下：
其次功能上有所调整 一、（1）CM20L-60 参数设置：可设置与加工、操作有关的各个控制参数，使加工效果达到****状态。 手动操作：可实现高、低速手动、点动、回程序零、回机械零等操作。 程序管理：可对当前加工程序进行修改、保存。 自动加工：可实现单段 / 连续、空运行、暂停等功能。 示教编程：可使用示教编程或选择示教 外部手动：可定义多种外部手动功能，以方便使用 自由选择输入功能：使有限输入口可实现各种用户需求 指令丰富：17 条多功能指令，能满足您的各种功能需要 快速点位：名轴可以****速度分动，以提高效率 （2）CM20L-60K 参数设置：可设置与加工、操作有关的各个控制参数，使加工效果达到****状态 手动设置：可实现高、低速手动、点动（增量方式，****方式）、回程序零、回机械零、坐标清零、计 数清零、开关输出点等操作 程序管理：可对程序进行编辑、修改、新建、读入、保存、删除、发送程序、接收程序、下载开机画面 自动加工：可实现单段、连续等功能 自由选择输入功能：使有限输入口可实现各种用户需求 中文指令 ：1.程序结束2.直线插补3.延时等待4.输出状态5.循环检测（可用于循环、检测功能 ）6.计 数器7.回机械零8.子程序9.变量操作。一条指令分别有一到三个子功能。 二、技术指标有区别： 型号CM20L-60 最小数据单位：0.001mm ****数据尺寸：±9999.999mm 快速点位运动限速：8000mm/min ( 脉冲当量为 0.001 毫米时 ) ·****加工速度限速：8000mm/min ( 脉冲当量为 0.001 毫米时 ) ·****脉冲输出频率：150KHz ·控制轴数：6 轴 (X,Y,Z,A,B,C) ·联动轴数：直线 4 轴 (X,Y,Z,C)，圆弧 2 轴 (X,Y) 电子齿轮：分子 (n):1-65535, 分母 (m):1-65535 ·系统主要功能：自动、手动、程序编辑、系统参数、自检、设置等
型号CM20L-60K ● 液晶显示器：(分辨率:192×64)4.3寸 ● 专用运动控制芯片：(信号输出为:5V TTL) ● 输入、输出：(16路光电隔离24V 输入,8路光电隔离24V 输出) ● 程序量：可储存40个不同工艺的程序 ● 程序行：每个程序有1000行程序行，一行程序等于一个指令，一个指令等于一个动作 ● 编程方式：表格式编程。N00 为第一行 N01 为第二行，以此类推 ● 执行方式：表格式执行。一行行的往下执行，如按下启动，运行加工程序，控制器执行N00 动作，再执行 N01 动作...以这种表格方式一行行的往下执行 ● 最小数据单位：0.001mm ● ****数据尺寸：99999.999mm ● 单轴****脉冲输出频率：100KHz ● 单轴****脉冲输出频率： ● 控制轴数：4 轴（X 轴 Y 轴 Z 轴 C 轴） ● 电子齿轮：X 分子 1-9999 ， 分母 1-9999 三、两种控制器配套电源稍有不同，CM20L-60老款控制器需要配套双路开关电源来用，新款CM20L-60K只需要直接接入24V直流电源就可以！ ****研制的“运动控制器”采用高性能 32 位 Cpu，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。广泛应用各种机床设备... 技术咨询 杨工：18001308796 QQ：1755105676
