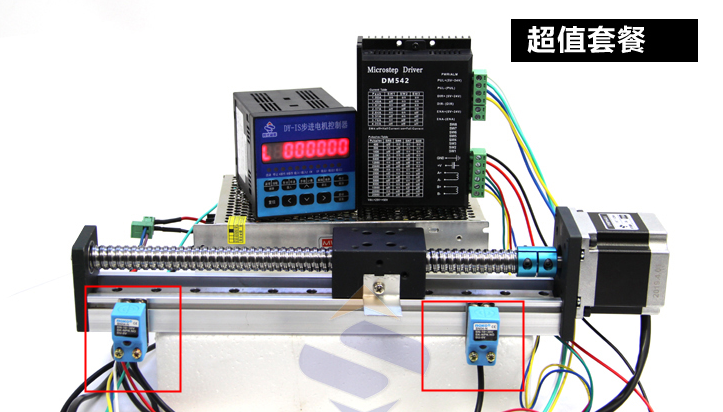

 上图为客户订购的CBX1610-700,线性直线导轨滑台，导轨有效行程700MM，丝杆直径16MM，导程是10MM，水平可载重30kg，垂直载重10kg,定位精度0.03MM，客户导轨侧装。 我们介绍一下今天导轨和电机，限位是如何组装

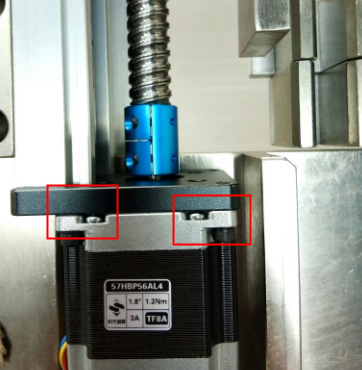

电机和导轨用四颗M4*14的螺丝固定，不用螺母，螺丝长度不能太长，否则就会顶到铝型材。轴用联轴器链接，注意联轴器不能拧的太紧，也不能太松。否则容易划扣 同理EBX，HBX系列导轨安装是一样

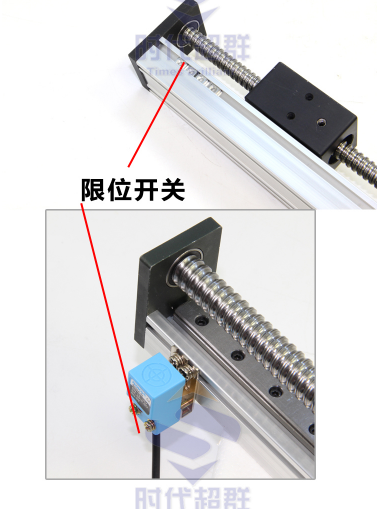

另外限位如何安装？
限位和侧面沟槽中的螺母固定。沟槽中的事M4的螺纹孔，配套的支架和沟槽螺母固定
选用M4*5或者M4*6的螺丝即可。不要太长
