客户订制三轴滚珠丝杆导轨模组展示图：

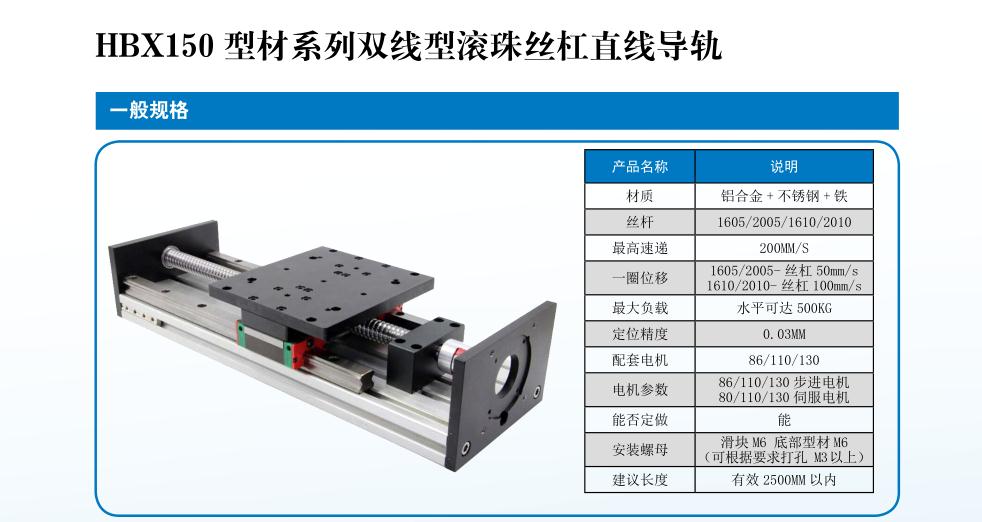

1.X轴为HBX1605J-300D双滑块的导轨，导轨的型材宽度为150MM,丝杆选的是直径16MM螺距为5MM的丝杆。X轴选配的电机为8.5NM闭环步进电机来控制

2.Y轴为HBX1605J-300D双滑块的导轨，导轨的型材宽度为120MM,丝杆选的是直径16MM螺距为5MM的丝杆。X轴选配的电机为8.5NM闭环步进电机来控制

3..Z轴为HBX1605J-300D双滑块的导轨，导轨的型材宽度为80MM,丝杆选的是直径16MM螺距为5MM的丝杆。X轴选配的电机为8.5NM闭环步进电机带刹车的来控制（加刹车是为了，头影仪停止时往下滑落，刹车起，断电锁死的作用。）

客户用这个三轴的滚珠丝杆模组带的是就10Kg的投影仪，用来升降用，所以运行必须要平稳，不能有抖动的现象出现

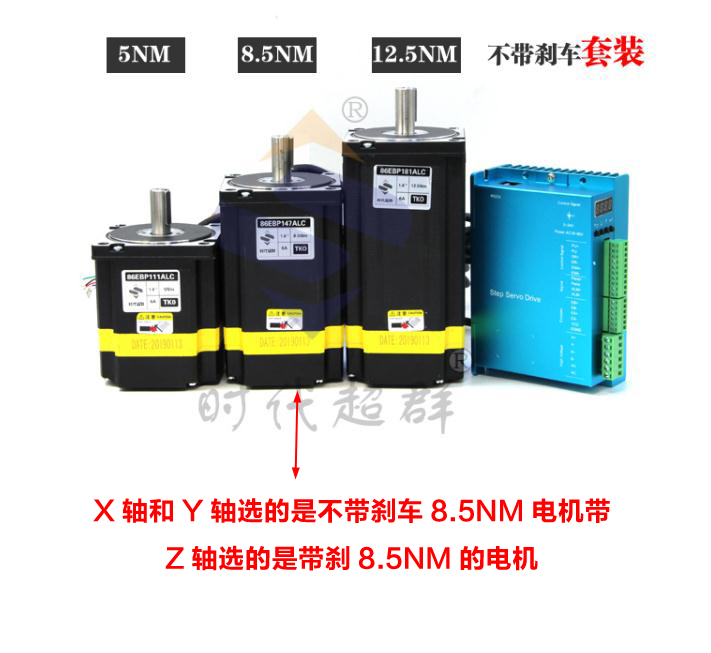

配的电机图展示：
