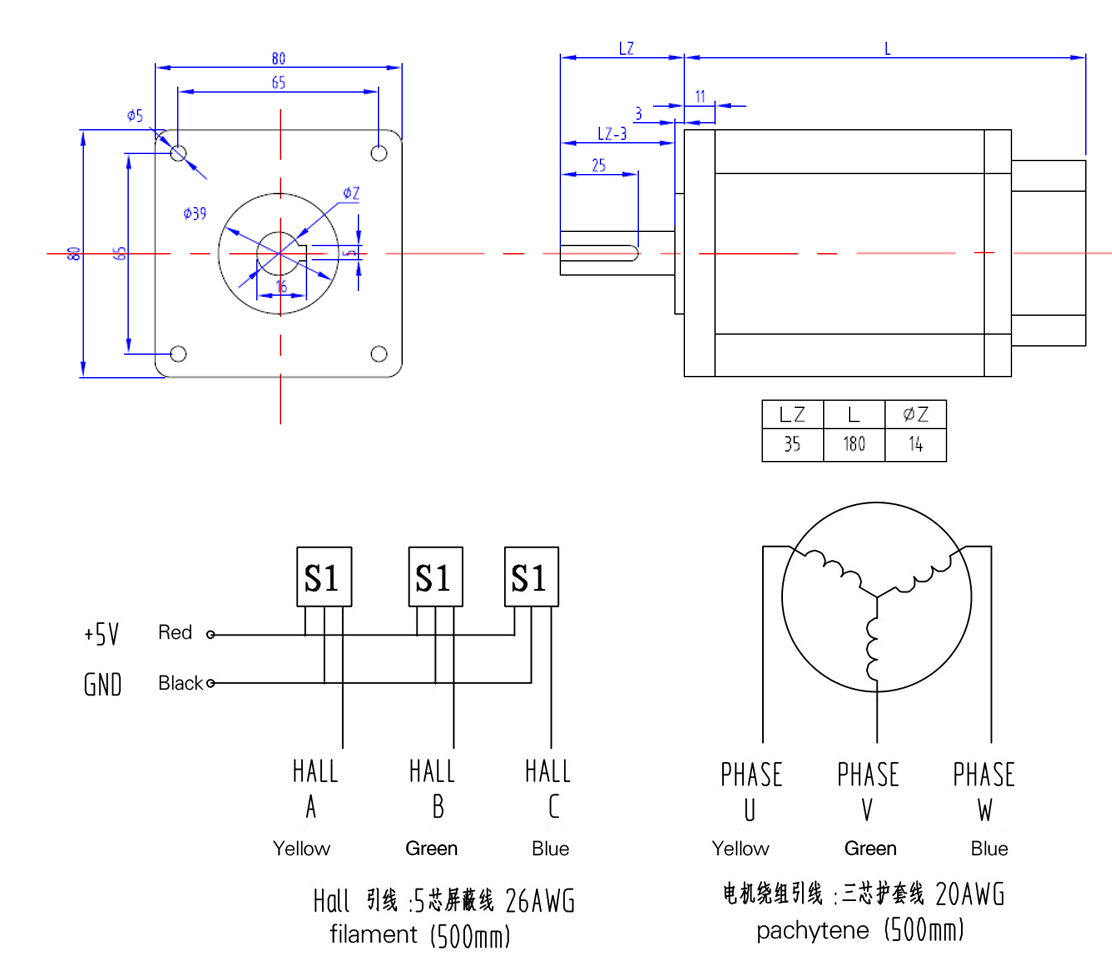

上图为铣床设备中用的主轴电机，采用的是时代超群高压直流无刷电80BL180S120-3140TK0 电压为310V，功率为1.2KW，额定转速为4000转，空载转速可达5000转，额定电流3.2A，空载电流0.3A，极对数为2对，此款电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。应用范围非常广泛。

那么如何给这款无刷电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。1200W/220V=5.4A,选配的驱动电压输入为48V，电流大于峰值电流(5.4A的2倍左右)，选择ZM-BL2210F（220V 10A）效果是比较好的.

ZM-BL2210F直流无刷电机驱动器是我公司****推出的，针对大功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。

本产品适合驱动输入电流在10A以下，电源电压在AC80V~250V以内（面板标称AC80V~220V）的任意一款有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

接线方法如下：注意一根线都不能接错！！！

控制方法如下：

如何控制电机调速？下图红框可外接电位器调速，VSP端口为调速信号端口

如何控制正反转？下图红框端口短接，即可控制正反转

如何控制电机启停？下图红框端口短接，即可控制正启停

如果短接以后不转，那么多半是没有外接电位器，按照如下操作就可以了

就是吧5V和VSP短接，这样有一个控制信号电压，电机就可以转了。或者直接外接一个电位器即可。

如何控制电机制动？下图红框端口短接，即可控制制动停止

联系方式：QQ:467102884  电话：18710050116（刘女士）
