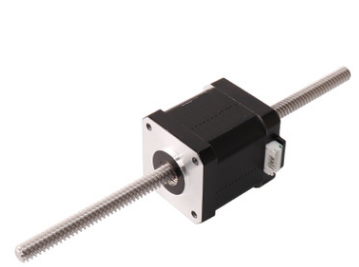

上图为客户定做贯通式直线步进电机42B40AT0808B-20D滚珠丝杆直线电机，机身长34MM，扭矩0.45Nm，电流1.7A，丝杆长300MM，可以贯穿电机，丝杆直径8MM，导程8MM。电机结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强，和控制系统相配合，可做到0.03mm的位移精度，T行丝杆具有一定的自锁能力。

42系列参数如下，都可以做成贯通式的。

具体尺寸图如下；

此款电机搭配数字式驱动器ZD-2HD542，运行稳定，效果好。精度高。广泛应用在物流系统、工业设备、信息与自动化系统、交通与民用、军事及其它，而在物流输送系统中的应用为最多。

ZD-2HD542是时代超群采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128细分任选脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。脉冲信号电压为DC5-24V； 适合于各种转速，尤其是高转速运转，噪音低，扭矩大，振动小，适合于雕刻机、切割机、拉线机、喷涂机、绘图仪、各种数控机床、打标机、推杆机等各种小型自动化设备使用。

联系方式：QQ:467102884  电话：18710050116（刘女士）
