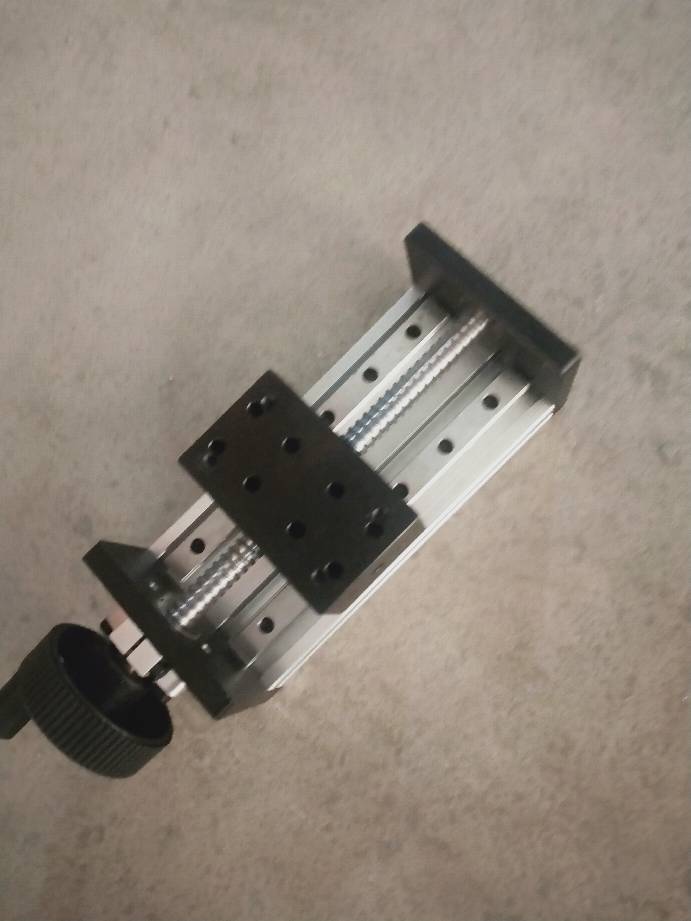

图中为客户定制的一款时代超群80型材的双线导轨，加装了手轮，和锁紧功能，客户负载20KG没问题。这种HBX系列双线型滑台导轨滑块为50mm*80mm，水平****载重100KG，垂直载重50KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1204、1605、1610；1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米。

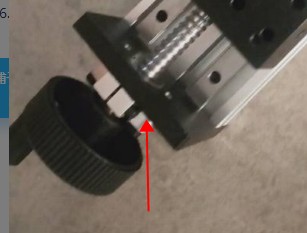

上图为锁紧部件，美观实用。自锁力大 产品尺寸图如下：
此款导轨的型号为HBX1204G-100SL,有效行程100MM，丝杆直径12MM，导程4MM，导轨材质选用了铝合金+轴承钢+铁。各个方位均设有安装孔位。方便安装。可根据客户要求定制。
导轨一端搭配的时代超群57系列步进电机57HBS56AL4-TF8，可以实现导轨自动化控制。电机步距角1.8° 扭矩1.2N.m，电流3A，机身高56MM，出轴长22mm，轴径Φ8MM，铣扁，此款电机结构简单、可靠性高、经济耐用。
另一端加装了一个手轮。可以手动控制导轨的移动。
时代超群其它款类型导轨推荐：
联系方式：QQ:467102884 电话：13811070445（刘女士）
