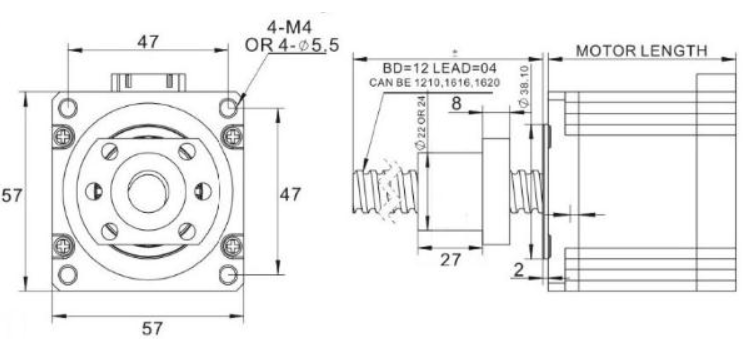

上图为客户定做的57滚珠丝杆直线步进57B41AB1210D-230，丝杆直径12MM，导程10MM，电机机身长度41MM，电机扭矩1NM，推力可达500N，电流3A，止口38MM，孔距47MM，有效行程230MM， 常规尺寸图如下：

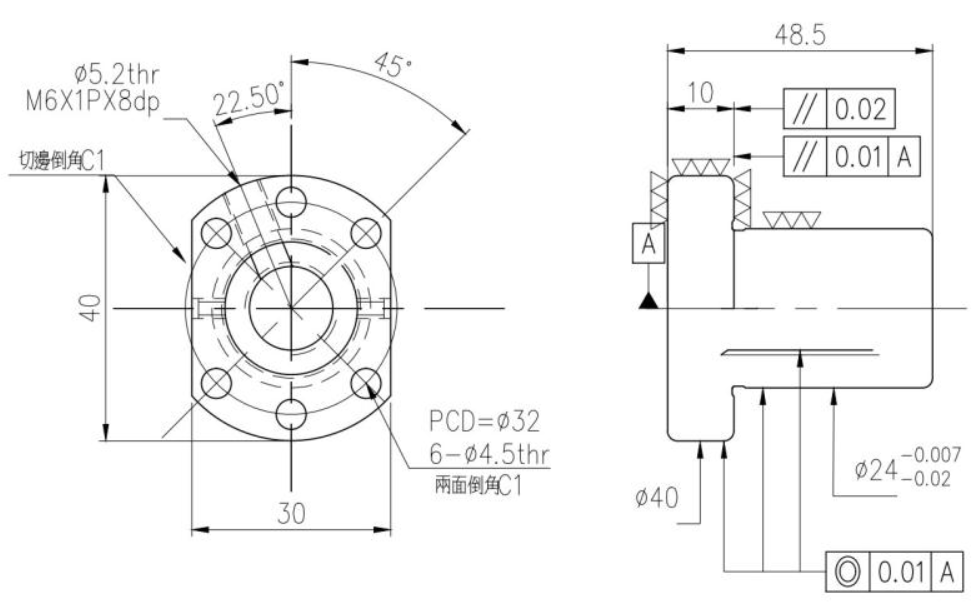

1210螺母规格如下图

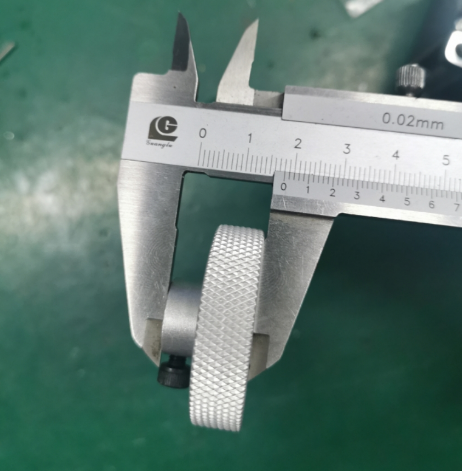

手轮如下：

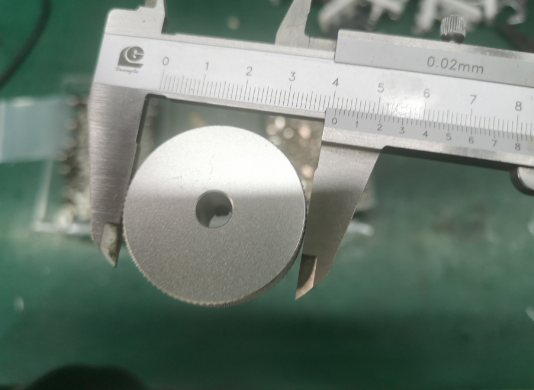

手轮直径是
方案设计图纸如下
实物应用图如下：
直线步进电机结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强，和控制系统相配合，可做到0.1mm的位移精度和自锁能力。直线电机的丝杠部分可根据客户要求的 轴径、轴长、导程、丝杠的类型（滚珠、T型丝杠）等定制。此直线电机可搭配数字式驱动器ZD-2HD542，出力更大，稳定性更好
配套驱动器DM542采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，具有较强的竞争力和吸引力。 两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128细分任选脉冲****响应频率可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。脉冲信号电压为DC5-24V 适合于各种转速，尤其是高转速运转，噪音低，扭矩大，振动小，适合于雕刻机、切割机、拉线机、喷涂机、绘图仪、各种数控机床、打标机、推杆机等各种小型自动化设备使用。
