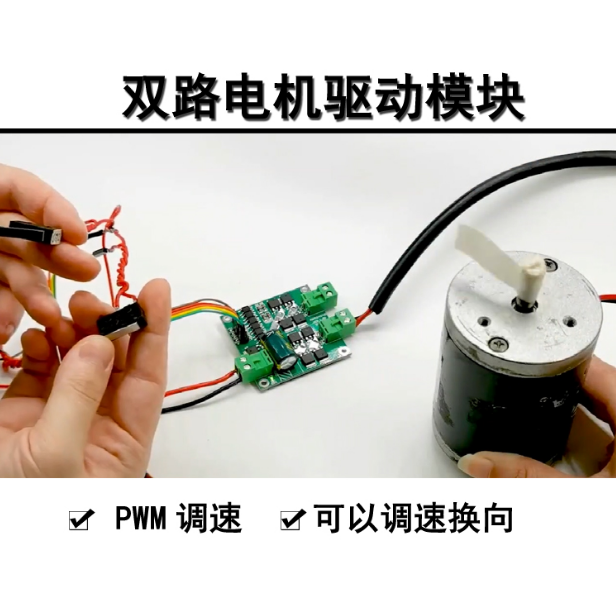

12/24V 7A 双路隔离直流电机驱动模块

• 极小的尺寸，仅 5.5cm×5.5cm

• 支持电机电压 7-24V ，欠压保护

• 双路电机接口，每路额定输出电流 7A

• 控制信号与 L298N 电机驱动芯片逻辑相似，每路都支持三线控制使能、正反转及 制动

• 使能信号可外接 PWM，正反转控制信号可串联限位开关

• 控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动

• 使用光耦对全部控制信号进行隔离

• 有静电泄放回路

典型应用：

 战车、玩具、机器人电机驱动

 个人、实验室、科研、生产等使用

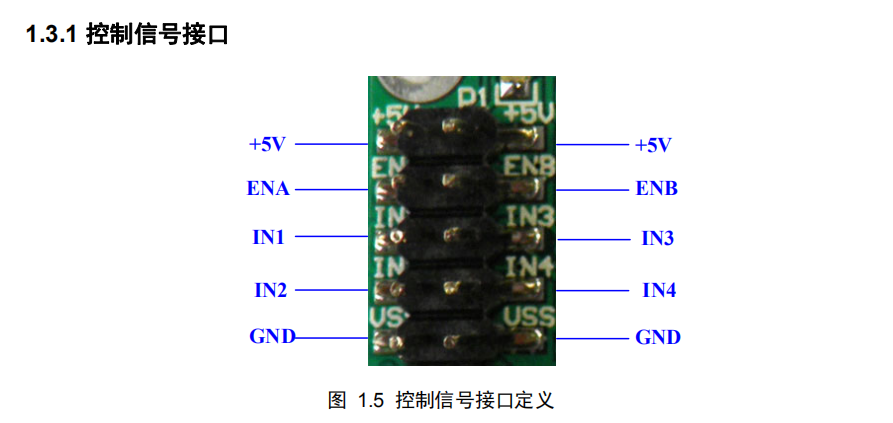

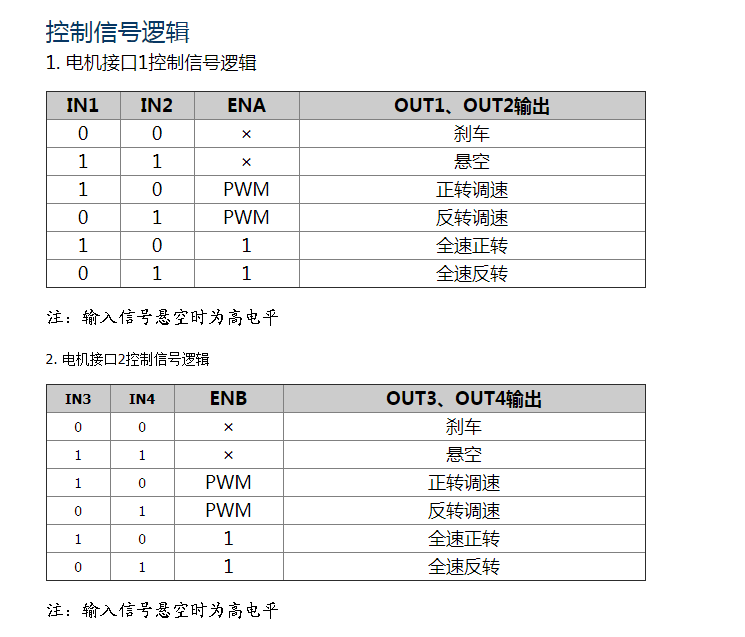

+5V和GND为控制信号电源，如果控制信号为 3.3V，那么+5V接 3.3V；ENA、ENB分 别为电机接口 1 和电机接口 2 的使能信号，可以外接PWM；IN1~IN4 为两路电机正反转、 制动(或称刹车)控制信号。控制逻辑如表 1.2和表 1.3 所示。其中 0 为低电平、1 为高平、 ×为任意电平，悬空时为高电平。

适合电机参数:

• 额定电压24V的电机，合适标识额定功率115W及以下或标识额定电流7A以下电机长时间满额工作

• 额定电压12V的电机，合适标识额定功率40W及以下或标识额定电流7A以下电机长时间满额工作

（驱动器可长时间输出额定电流7A，但电机上标识的额定功率一般是指输出功率，考虑电机做工损耗，故计算额定电流时需考虑电机效率，额定电流=额定功率/额定电压/效率）

说明:

• 这款是给战车、机器人、实验室、DIY爱好者使用的入门款产品，成本价推广；不参考《用户手册》规范操作损坏的，不退不修，请细致阅读用户手册。

• 不带外壳的裸板电机驱动器（模块）是特价产品，不议价。请用户仔细参考产品手册。
