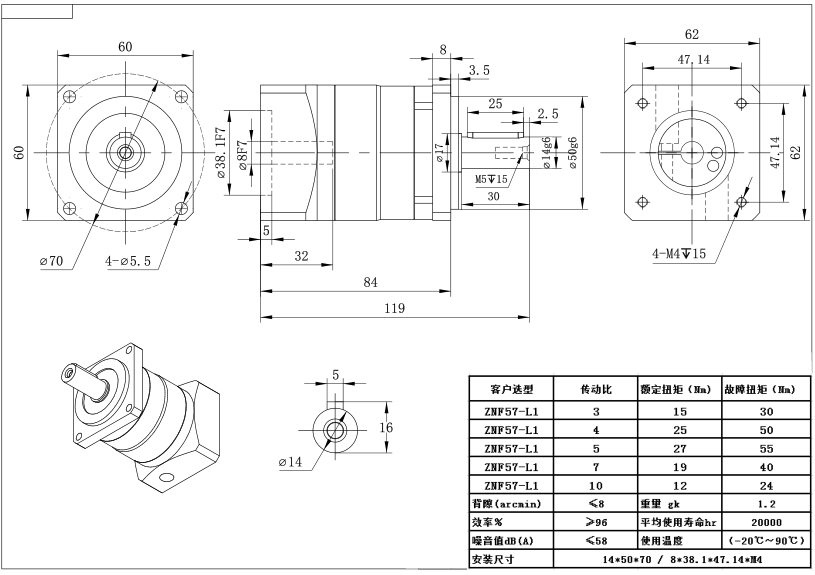

上图为时代超群直流无刷电机57BL115S21-230TF9搭配的是精密行星减速机PX57N010S0F,可用于切削场合，此电机为57方法兰，24V供电，额定转速为3000转，额定转速0.7NM，具体参数如下，
那么这款210W的无刷电机搭配10速比行星减速机的输出静扭矩有多大呢？ 输出扭矩=电机扭矩*减速比*效率＞实际需要的扭矩≤减速机能承受的额定扭矩
0.7*10*0.96=6.72nm≤12NM（减速机能承受的额定输出扭矩），因此可以输出大概6.72NM左右的力，输出转速为3000转/10速比=300转
套装可以搭配低压直流无刷电机控制器ZM-6515A，供电电压和电机电压保持一直24V，驱动电流可达15A。
ZM-6515A无刷直流电机驱动器使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在15A以下，电源电压在DC18V~50V以内（面板标称DC24V~48V）的任意一款低压有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。 主要特点 ◆ 可外接速度显示板，显示转速；也可以接电脑，用来设置驱动器参数 ◆ 电流速度双闭环设计，低速力矩大，运行平稳； ◆ 高力矩、高转速输出，最/高转速达10000rpm/min； ◆ 调速方式：外接PWM调速，外接电位器调速； ◆ 有EN（使能）、DIR（方向）、X1 (刹车)信号控制端； ◆ 可输出测速脉冲FG，（门极输出）； ◆ 可输出报警信号供用户检测； ◆ 具有过流、过压、欠压、霍尔传感器相位出错、马达堵转等保护功能。
