【产品名称】 TB6600HQ/HG东芝新上市产品

【产品用途】 步进电机驱动IC

【产品规格】 HZIP25

【生产厂家】 TOSHIBA

【产品说明】

 PWM斩波型双极性步进电机驱动器IC

TB6600HQ/HG是一个单芯片PWM斩波型双极性正弦步进电机微步驱动。

可控制2相步进电机正向和反向旋转，

带有1-2相， W1 -2相2W1 -2相， 4W1 -2相励磁模式。

只需时钟脉冲信号就可以驱动两相双极型步进电机实现低振动，高效率工作。

【产品特点】

•单芯片双极性正弦微步步进电机驱动器

• ****BiCD 0.13 nm工艺

•高达50V耐压

•导通电阻（上+下） = 0.4 Ω

•正向和反向旋转控制

•5种细分模式可选（1/1 ，1/2 ，1/4 ，1/8 ， 1/16步）

•输出电流： IOUT = 5.0A（峰值，在100ms内 ）

•额定输出：IOUT = 4.5 A

•封装： HZIP25 - 1.00F

•输入口内置下拉电阻： 100 KΩ

•输出报警管脚电流 ：Ialert = 1mA

•输出监视管脚（ MO ）：Imo= 1mA

•带有复位和使能引脚

•带有待机功能。

•突破传统的单电源供电

•内置过热保护（ TSD ）电路

•内置的欠压保护（UVLO）电路

•内置过电流检测（ ISD），电路

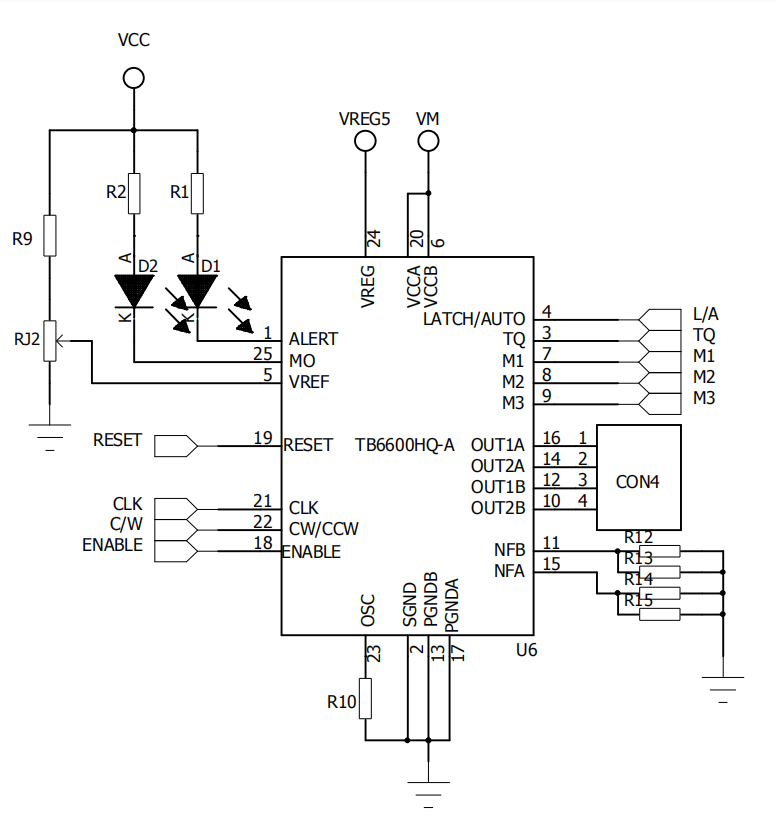

TB6600HQ/HG输出电流设定和保护恢复模式选择：

TB6600HQ/HG输出电流的设定方式：

TB6600输出****电流大小由Vref(pin5)和采样电阻(Rnf)决定，其公式如下：

Io = (1/3 × Vref) ÷ RNF

即：输出电流=Vref(参考电压)÷3÷采样电阻

如：Vref=3V，Rnf=0.4Ω，则Io=2.5A

注意：平均电流低于理论计算值，因为步进系统标称的电流值为峰值

RNF(采样电阻)应≥0.2Ω。

过热保护和过流保护恢复模式选择：

L：闭锁模式---即遇到过热或过流情况，芯片进入保护模式，关断输出。建议使用此模式

H：自恢复模式---即遇到过热或过流情况，芯片保护并自动恢复，如错误状态一直存在，则芯片循环于保护-恢复两种状态，请尽量避免使用此模式

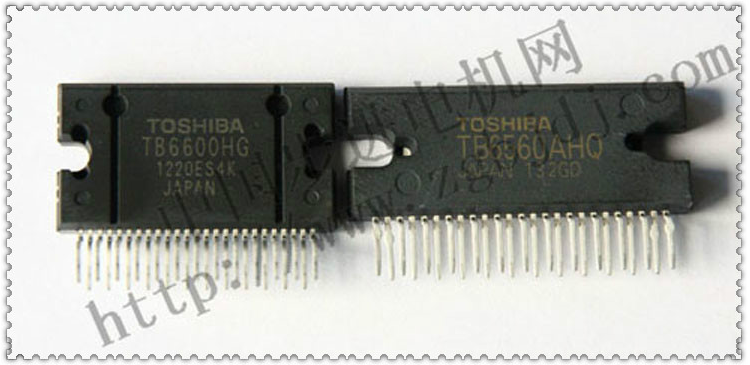

TB6600HQ/HG与TB6560AHQ外形对比

TB6600被认为是TB6560AHQ的升级产品，耐压50V电流****5A，并且加入了过流保护功能，且只需单路电源供电。 虽然驱动能力增强了不少，但依托于****的BiCD0.13工艺，TB6600的体积却比TB6560更小。步进电机网实验室本次专门拍摄了两个芯片的对比大图，方便广大网友详细了解两款芯片的外形区别。

TB6600HG/HQ正面

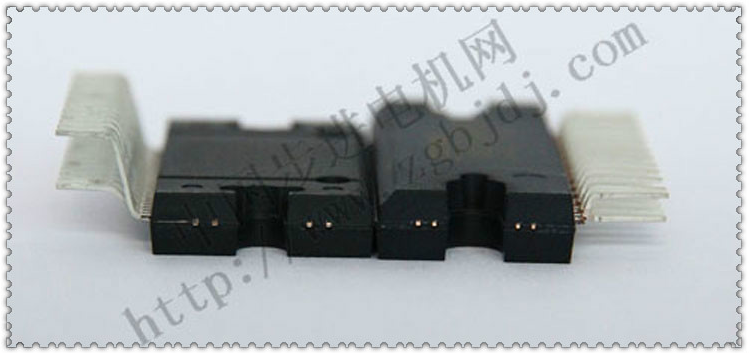

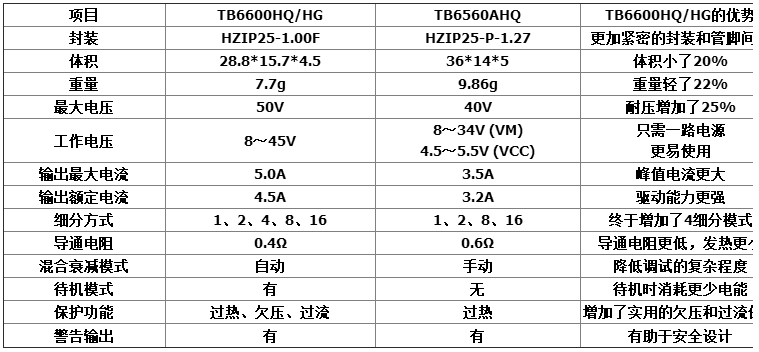

新老款对比

新款改动：

1.调整了衰减，降低了电机的噪音振动；

2.解决了4细分下丢步问题（横机可以用了，恒强已经测试ok）；

3.完善了保护功能，高速急停急启不会烧芯片
