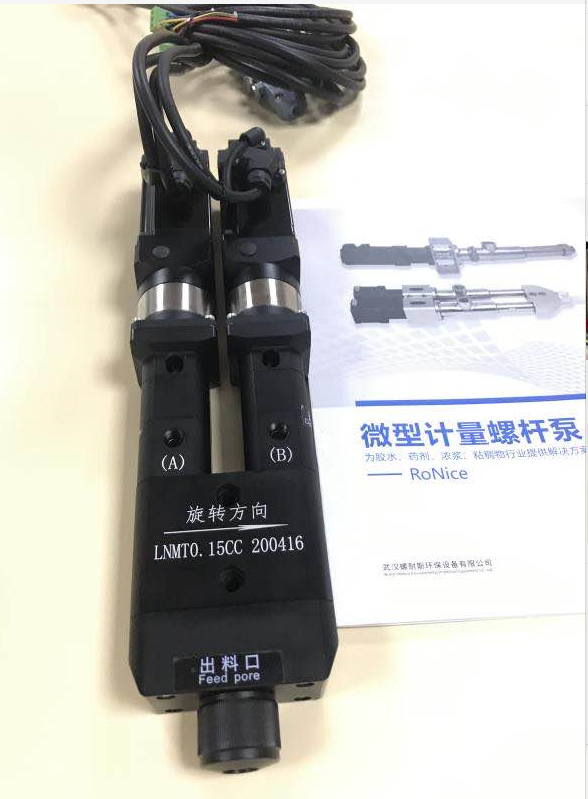

上图为时代超群100W伺服搭配精密减速机在微型计量螺杆泵中的应用图，时代超群100W高压交流伺服电机（220V）40AEA01030-SC3搭配的PL系列超高精密的减速机PL40N008SC.其中电机扭矩为0.32NM，功率100W，转速3000转，电机轴径8mm，电机法兰40*40mm，出轴长25mm ，航空插头。
电机选用高工作温度、高磁能积优质永磁材料；采用有限元法优化电磁参数设计；采用正弦波电流驱动，运行特性良好；电机惯量适中，满足各种场合使用。轴长、轴径、出轴处理方式等可根据客户定制。被广泛应用在是火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好，，更远远超过步进电机。多级结构的力矩波动小。
电机尺寸图如下：
PL精密行星减速机精度更高，回差可到3弧分，固定牢固稳定，无间隙。精密行星减速机具有高刚性、高精度（单级可做到1分以内）、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点。多数是安装在步进电机和伺服电机上，用来降低转速，提升扭矩，匹配惯量。 100W伺服电机配8速比减速机输出扭矩为0.32NM*8速比*95%效率=2.4NM＜5NM（减速机输出的额定扭矩），因此此款搭配可以输出2.4NM的力。 图中产品重要参数如下：
产品尺寸图如下：
其他速比重要参数：
适配驱动器DM-055B低压伺服驱动器采用32 位高速DSP 芯片；FOC 场定向矢量控制，支持位置/速度闭环；位置模式支持指令脉冲+方向 或 正交脉冲信号；速度模式支持PWM占空比信号 或 4~20ma电流 或 0.6~3V电压信号控制；16位电子齿轮功能，1~65535 / 1~65535； 供电电压+20V~50V。支持50~500W交流伺服电机；支持485（modbus协议RTU模式）控制方式。可以设定驱动器地址，简化控制系统。也可以直接通过PC机控制，并提供PC机测试软件；具有欠压，过压，堵转，过热保护； 提供隔离输出的 到位信号、报警输出信号、编码器零点信号。 联系方式：QQ:467102884 电话：13811070445（刘女士）
