设计目标与要求：

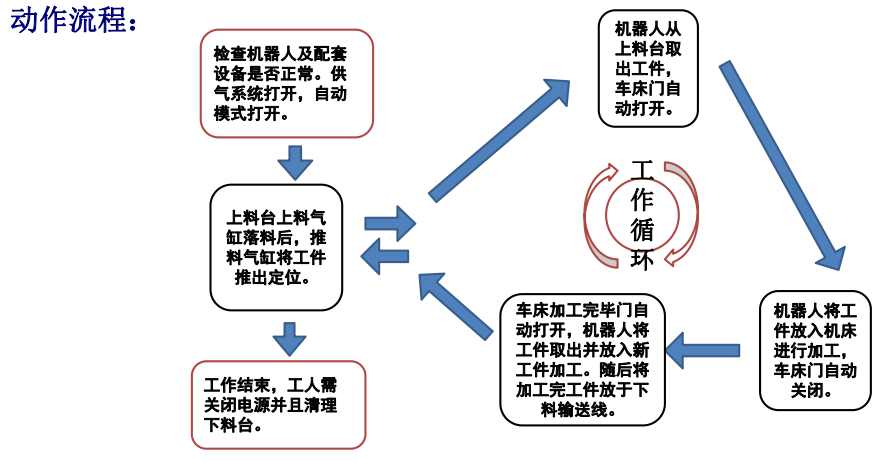

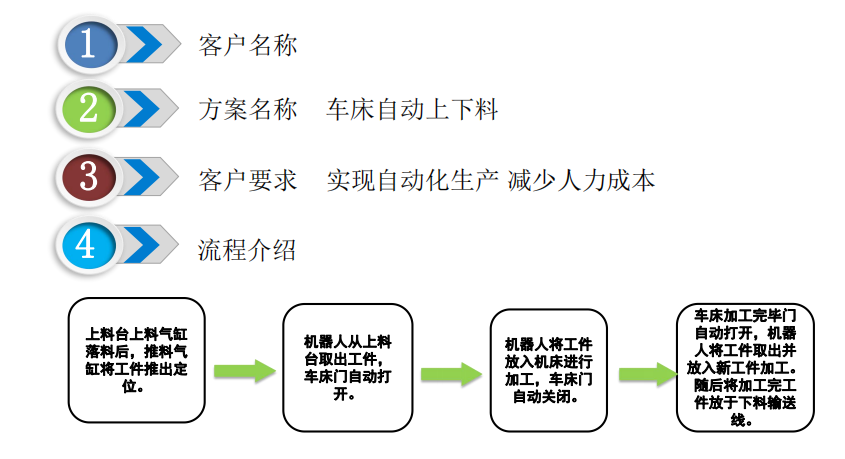

1. 设计目标：此设计实现了工作台自动定位工件，机器人自动下料、装箱， 解决半自动作业造成的操作繁琐，效率低，劳动强度大等问题。实现了 连续、高效、高质量的自动化功能。

2. 机器产能为：S/个

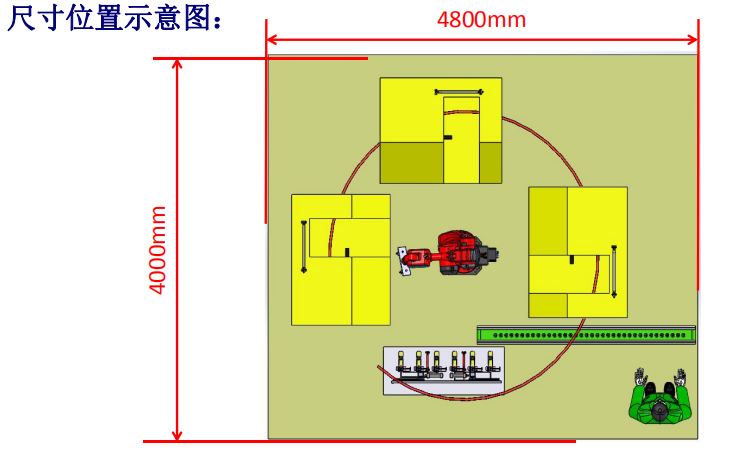

3. 设备暂定外形尺寸：

设备设计技术规格：

1、使用条件：电源AC220V~15A，气源气压0.55-0.7Mpa

2、设备各部件使用材料定义说明：

2.1气动组件：气缸及配件使用台湾亚德客产品，正常使用寿命可达1-3年的时间；

2.2供电部分：由断路器、开关电源等组成，形成短路保护和稳定的DC输出；

主控部分：由信捷PLC和驱动器组成，有利于日后的维护和固件升级；

报警部分：采用三色灯声光装置，起到醒目效果，可根据生产要求具体设计；

监控部分：采用****品牌系列传感器进行各工作位置自动检测；

操作部分：采用台湾威伦触摸屏操作面板控制方便操作维护使用；

2.3机构部分：零件材料为钢材或合金铝制作，零件外观电镀或阳极防锈处理；

2.4机架采用国标型材制作，钢钣金烤漆，亚克力透明材料制作外罩。

2.5.该方案包含设备：

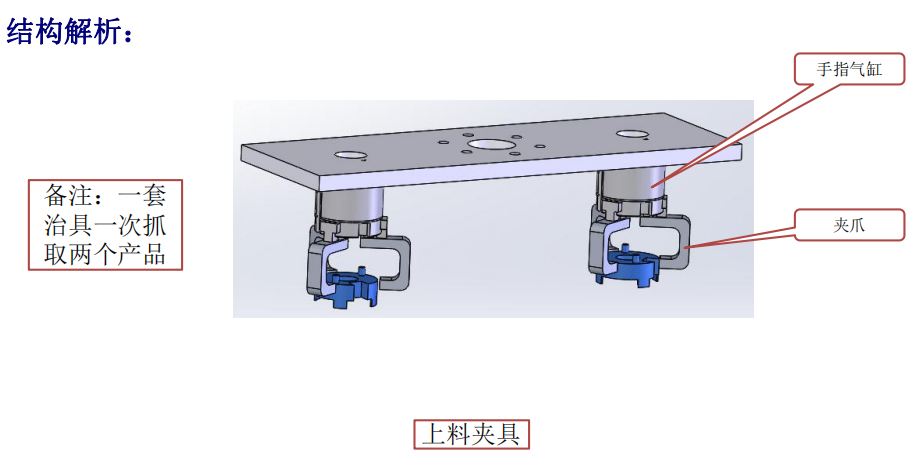

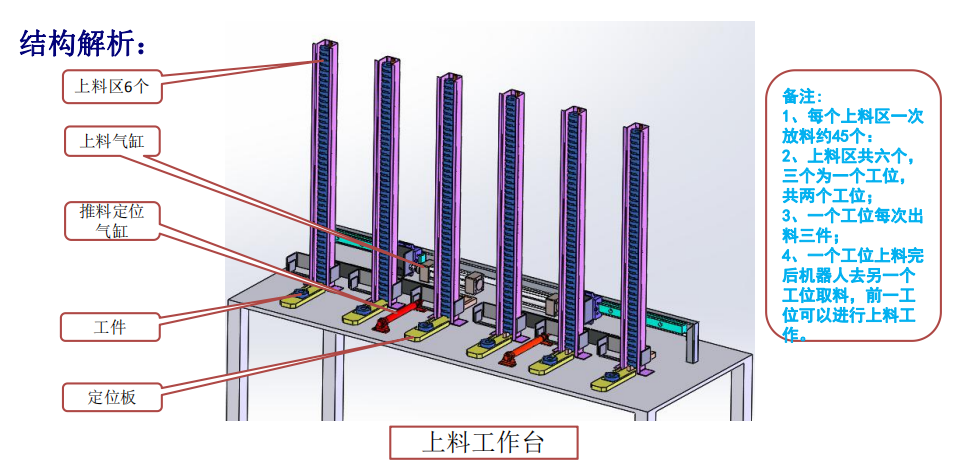

BRTIRUS1510A六轴工业机器人1台，抓取治具1套，机器人安装座1件，上下 料台1套，输送线一套，自动开门机构3套。

双方职责及义务

1.如蒙惠顾在正式设计之初，甲方必须提供现场设备准确尺寸和布局 图，以及产品的精确图纸和样品，

2.甲方保证产品零件尺寸的一致性，相关尺寸公差和型位公差保证在 ±2mm以内；

3.设备调试阶段甲方提供试机用产品50set以上作乙方调机用；

4.乙方在交付设备时提供使用说明书、易损件图纸、电器图纸等；

5.乙方负责培训甲方有相关技术基础的操作人员和维修人员。

售后标准

■用户培训 提供在我司进行的针对现场操作人员的基本操作培训，提供针对设备维护人员的 机器人维修培训；

■现场培训 针对现场操作人员，提供在用户现场进行的为期一周的系统操作培训；

■现场陪产 系统正常运行后，我司派人到现场进行现场陪产，帮助客户熟练且稳定的使用生产线。

■电话支持 用户出现机器人故障问题后可及时得到我司的电话支持。

■现场维修 在接到客户报修电话后会尽快赶到现场，为客户及时解决机器人故障问题。

■现场支持 将定期安排工程师到访，现场进行技术支持和交流。

■备件服务
