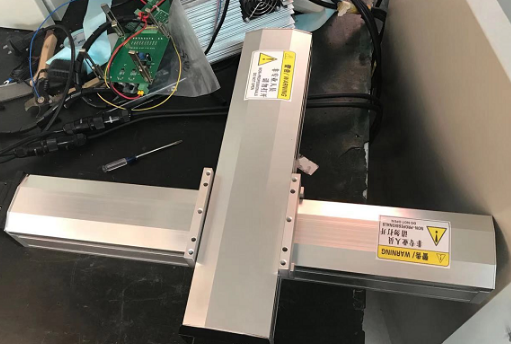

上图是一客户之前的焊接工作台的十字导轨滑台设计，这款导轨的安装设计是开放式的，容易有脏东西进到丝杆里影响使用性能。 因此，我们重新给客户配了一款密闭式的防尘导轨，如下图：

此导轨采用的是双线轨，1610的滚珠丝杠，90mm宽，可配57/60/86电机，行程可定制，安装简单。

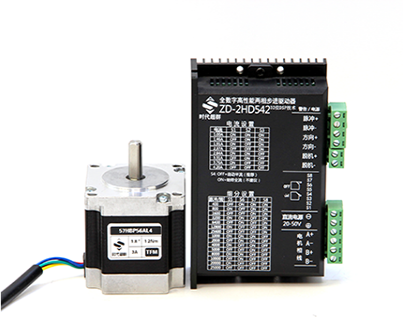

由于导轨带载重20KG，配的是57步进电机1.2NM.步距角1.8度。

驱动器DM542具有以下特点：

·低价格，高速力矩大

·供电电压可达 50V

·输出电流峰值可达 4.2A

·三态电流控制技术电机发热低

·静止电流自动减半 0.4S 减小为 60%

·可驱动 4，6，8 线两相步进电机

·光隔离差分信号输入，脉冲最 高响应频率可达 200KHz

·细分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可选

·外形尺寸小巧（118×75.5×34mm）

·电流设定方便，八档可选

·4 位拨码，共 15 档细分

·具有过压、短路等保护功能

·双极恒流 PWM 驱动输出

适合各种中小型自动化设备和仪器，例如：雕刻机、医疗蠕动泵、 打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备 等。在用户期望小噪声、高速度的设备中应用效果特佳。

时代超群提供电机，驱动器，滚珠丝杠，同步带导轨十字滑台配套数控系统服务！

具体产品详情可扫下面淘宝店铺二维码或微信码联系  手机16619946232 肖工
