ZD-3HE2270DML新型的步进驱动器，采用全新 32 位电机控制专用 DSP 芯片，从而使得电机运行更平稳，不易丢步。接收输入信号脉冲， 方向和使能输入。当使用内部位置时，脉冲和方向接口可用于传感器信号输入。将电机的发 热程度和振动幅度降至****，从而更好地提高了机械运转的加工速度和精度。工作电压为 AC200V-AC240V，适配电流 7.0A 以下的高压 3 相步进电机。

技术特点:

 全新的 32 位电机控制专用 DSP 芯片；

 设有 16 档等角度恒力矩细分，****分辨率 60000 步/转，内部支持电子齿轮比；

 脉冲****响应频率可达 200Kpps；

 步进脉冲停止超过 0.5s 线圈电流自动减到设置电流的一半；

 相位记忆功能；

 光电隔离信号输入；

 单电源输入，电压范围：AC200V~240V；

 具有过流，过压，过热等保护。

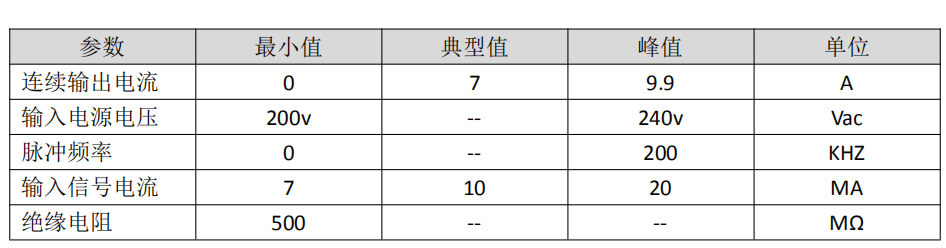

电气参数:

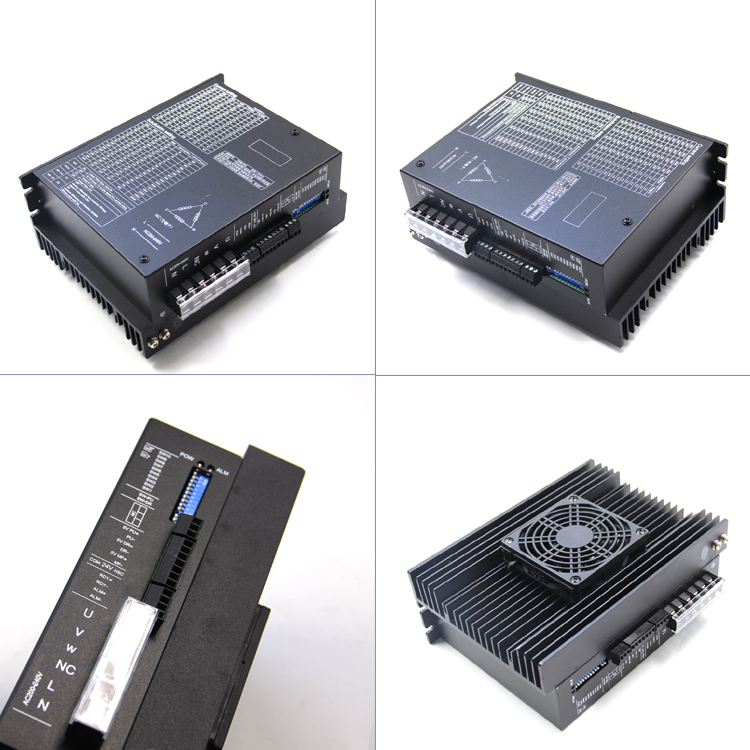

外观尺寸:

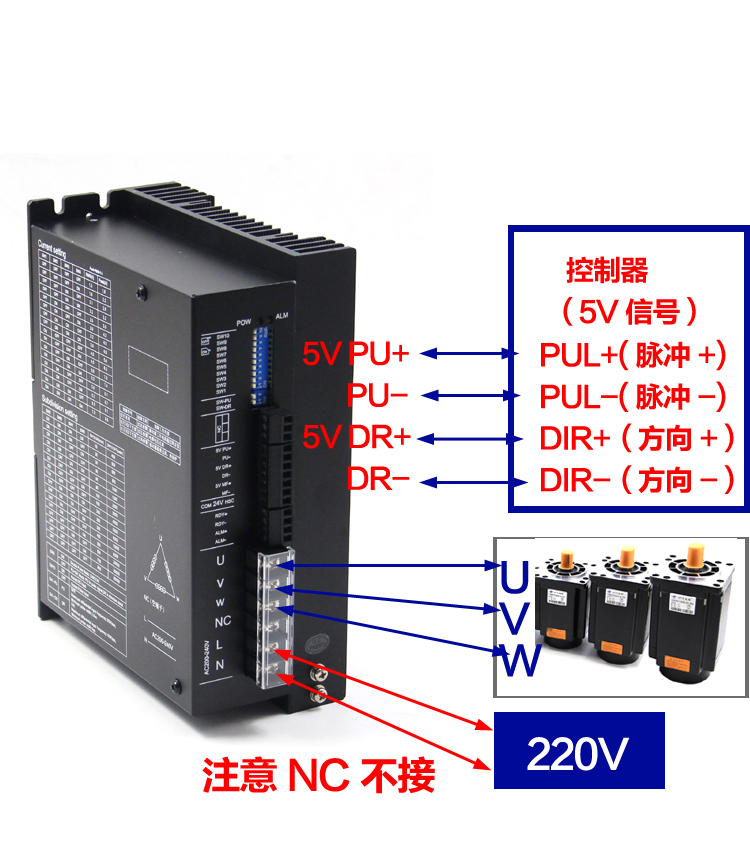

与三相电机的接线图纸：

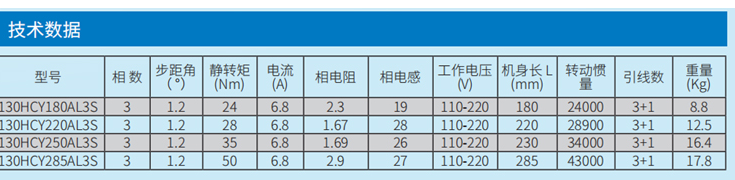

适配的电机参数表如下图所示：
