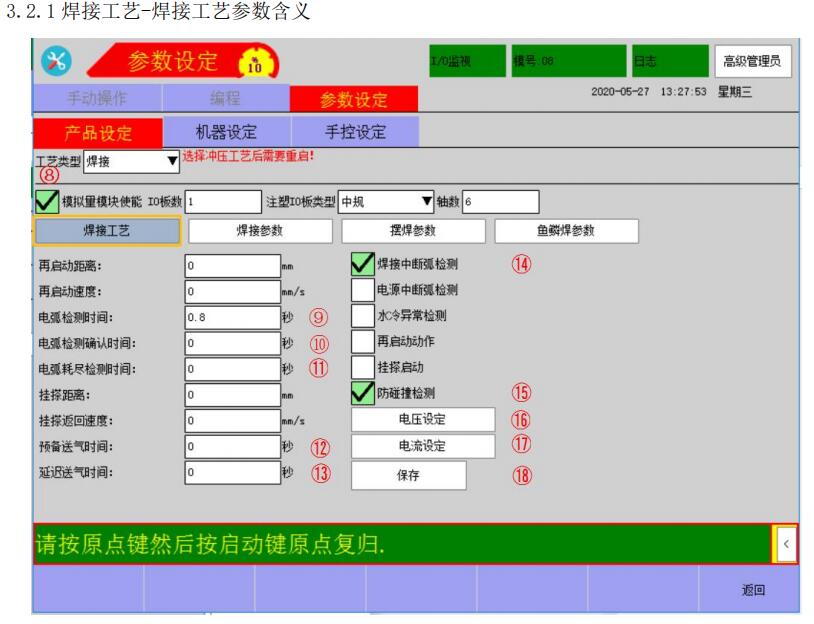

⑧模拟量模块使能：勾选为模拟量模块启用，不勾选为不使用

⑨电弧检测时间：用于设置系统发出起弧后延时多长时间去检测。

⑩电弧检测确认时间：用于设置系统检测到起弧成功信号持续时间，即系统要连续检测起弧成 功信号持续该参数时间才认为起弧成功。

⑪电弧耗尽检测时间：用于设置系统检测到熄弧信号持续时间，即系统要连续检测到熄弧信号 持续该参数时间才认为熄弧成功

⑫预备送气时间：用于设置系统准备起弧时提前多长时间送保护气体

⑬延迟送气时间：用于设置系统准备熄弧后延迟多长时间关闭保护气体。

⑭焊接中断弧检测：用于设置是否有断检测功能。当该功能有效时，焊接中途断弧，系统会停 止焊接动作，并保存断弧点；下次再启动时，机器人返回断弧点再起弧后 运行

⑮防碰撞检测：用于设置是否有防碰撞功能。当该功能有效时，防碰撞传感器动作时系统会 停止焊接动作，并伺服下电

⑯电压设定：点击后可进行机器人与焊机模拟量电压匹配设定

⑰电流设定：点击后可进行机器人与焊机模拟量电流匹配设定

⑱保存：焊接工艺页面参数点击保存后参数写入生效，否则不生效

DA2 电压匹配设定：进入“电压设定”页面→在“输出电压”处填入要测试的电压（该值为模 拟量，输出给焊机 DA2 的电压值，从 0V 开始测试，直到焊机电压监控面板页面发生变化，测 试出的该值变化值为最小值。从最小值继续测试，直到焊机电压监控面板页面不发生变化，测 试出的该值****变化值为****值）→点击“测试电压”，模拟量模块开始输出对应电压值给焊 机，“测试电压”按钮长按有效，松开后自动复位。→将测试所得的****值 7.950V 与最小值 0.500V 分别填入左上方，“输出的电压”****曲线点位置与****曲线点位置。并将输出的模拟量电压 对应的焊机面板电压监控值，填入“对应的电压”→DA2 电压模拟量匹配完成。
