产品特点

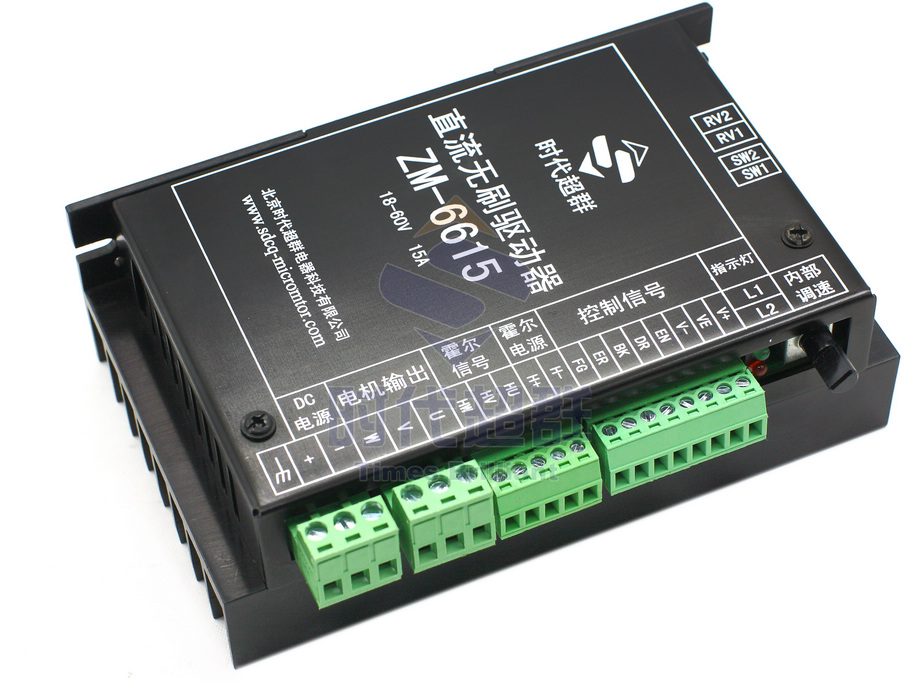

高集成度高可靠性无刷直流（BLDC）电机控制器

三相全桥，PWM斩波方式

闭环稳速，大负载时电机仍能保持转速

纯硬件设计，高速度，高抗干扰能力

周波限电流方式，保护更加精确快速

主要功能

欠电压（≤18V)、过热（＞150℃）自动保护

堵转保护时间2-15秒可调

霍尔错误保护

输出限流线性可调：1-15A

支持内置电位器、外界电位器、模拟电压和PWM调速

带有使能功能

带有速度反馈信号输出

带有EABS电子快速制动功能

具有缓启动功能，避免电流过冲，有效保护电机

工作条件

限流说明

本控制器采用输出限流方式，有效避免因启动或负载加大时电流过大导致工作异常。实际使用时请根据电机参数设置输出限流值

调速方式示意

1.内部调速

使用内部调速时，外接调速接口（Ve）必须悬空。且切换拨码必须在ON状态，，内部调速电位器顺时针由低旋转至****，电机转速由0-****。调节示意如图：

2.外部调速

使用外部调速时，必须确保切换拨码为OFF状态

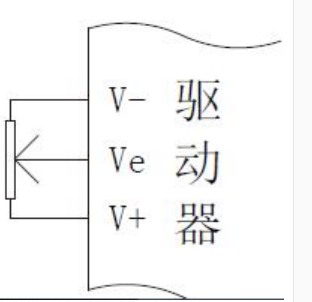

2.1外接10K电位器调速，需将电位器接到驱动器的V+、Ve、V-接口：通过旋转电位器来调节电机转速（Ve接电位器的中间脚）。

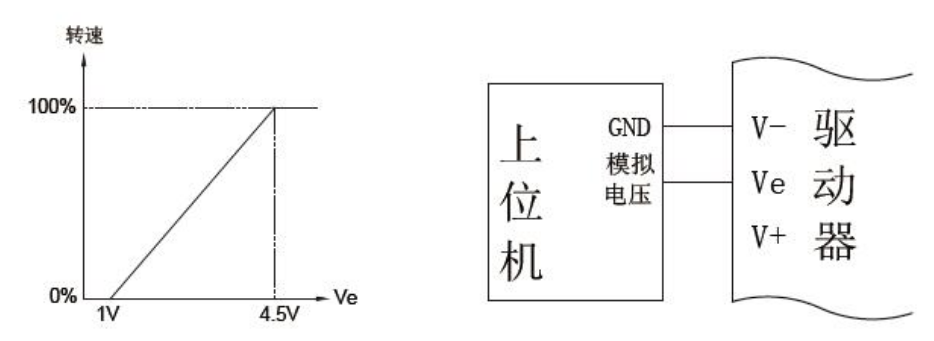

2.2外接模拟电压调速，V-为参考地，Ve接0-5V电压信号，其中在约1-4.5V时电机速度有变化，接线示意及电压-转速对应图如图

2.3外接PWM信号调速，V-为参考地，Ve接PWM信号，PWM电压幅度为5V，频率为1-10KHz，接线示意及占空比-转速对应图如下：

注意！内外部切换拨码SW1只对调速信号起作用，无论是使用内部电位器控制电机转速，还是外接调速信号控制电机转速，控制信号侧方向、使能信号均受控
