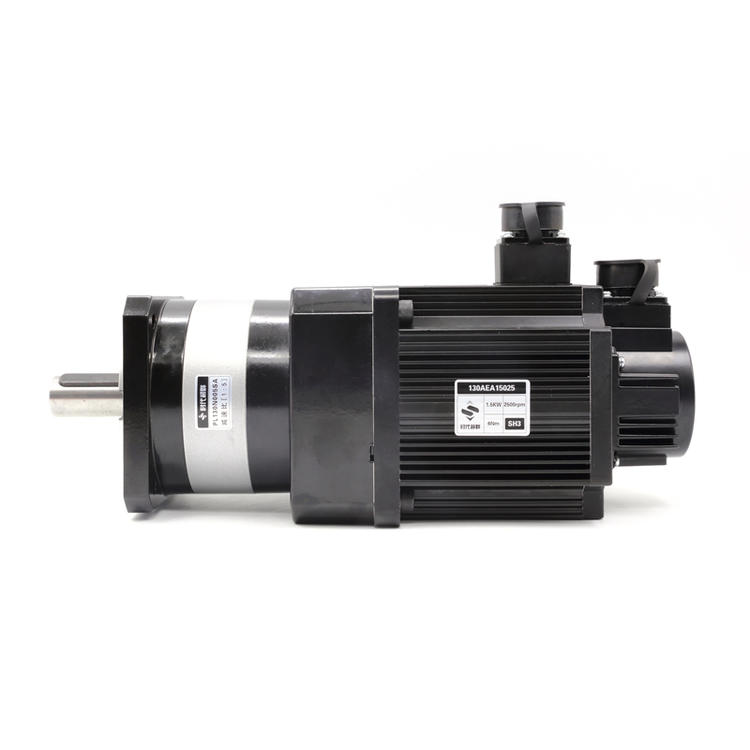

关于时代超群伺服电机与减速机怎么配套选型(BJ)




其实,在减速机的选型过程中,我们需要特别注意的是以下几个参数的选择与计算:


A、减速机输出轴扭矩的计算;


B、传动机构的****速度的计算;


C、传动机构的安装方式的选择;


D、减速机传动精度的选择;


F、减速机接口的配置;


接下来就从以上几个方面来详细的介绍一下,减速机过程中的选择依据和方法。



一、减速机输出轴扭矩的计算



减速机的输出扭矩,即是我们对传动机构计算得出的需求扭矩,你选择减速机的目的就是希望:


电机额定扭矩最小化(也即成本最小化)+减速机(增大扭矩)=得到一个较大的扭矩输出。


其实,减速机在机械结构中的应用好处有很多,例如增大扭矩,减小惯量,减小传动机构对伺服电机的冲击,自锁传动机构等等。


当然,其核心价值所在,还是增大扭矩。所以当你确认你的传动机构所需要的扭矩后,然后再对比一下你选定的伺服电机的扭矩,然后这两个扭矩的比值就是你要选择的减速机扭矩的减速比,当然我们通常会让机构的最终扭矩有一定的冗余,所以传动比要选得稍微大一点。


所以这个过程中,有两个参数非常重要,即你需要的最终扭矩和伺服电机的额定扭矩,只有知道了这两个参数,你才能确认你选择的减速电机的减速比。




二、传动机构的****速度的计算



对于传动机构的****速度,机械设计工程师一定是需要自行确认的,因为这个参数牵涉到减速机的减速比的选择,在我们选择减速比的时候,并不是说能够无限的增大减速比的,因为减速比越大,虽然扭矩会越大,但是同时也意味着输出转速会降低,这也就导致了整个传动机构的运行速度降低。


所以在扭矩和转速之间,我们需要去做一个平衡,在满足机械机构的传动速度的前提下,尽量增加减速比来提升传动扭矩,这才是合理的选择。


当然,一个传动机构,其传动速度并不完全决定在减速机上,伺服电机的转速,传动丝杆的螺距,齿轮的大小等等都是决定因素,所以我们在做结构设计的时候,需要综合的去考虑,但是减速比的大小也是一个决定因素,是需要我们去注意的。


如需伺服减速请咨询联系!各种参数应有尽有!


联系方式:QQ:282655962  电话:15810081282(孙先生)
