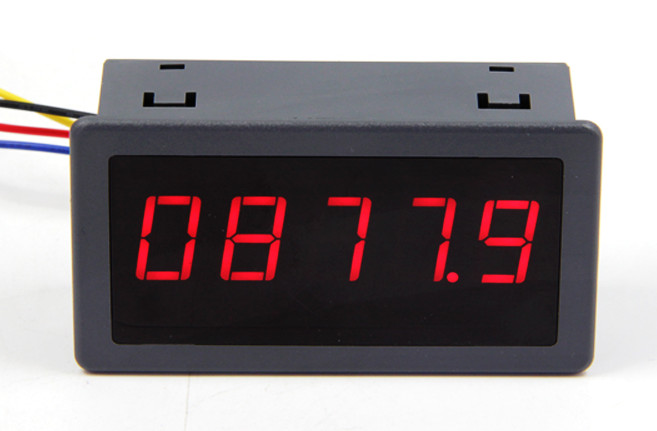

5166FR系列频率/转速表是采用美国Microchip公司高性能单片机作为中央处理器，具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和脉冲计数测量方法，整合这两种测量方法的优点，采用先进的全同步周期测量法，使仪表在测量范围和测量精度方面实现质的飞跃。因此，该系列仪表可广泛应用于各行各业中需要高精度频率测量的场合。

产品特点

1．频率测量精度高，25 摄氏度时可达 0.01‰，分辨率可达 0.001HZ。

2．频率测量范围宽，0.15HZ－ 100KHZ。也可定做超低频测量 0.01HZ-100HZ

3．量程自动切换，从 00.000Hz(R/M) 到 000.00KHz(KR/M)。

4．可按键切换工作模式，包括频率和转速两种工作模式 , 工作模式掉 电保存。

5．可按键设置分频值，分频值可为 1 － 99999 和 0.0001-9.9999 档，分 频值掉电保存。6．外形美观，工艺精良，使用方便。

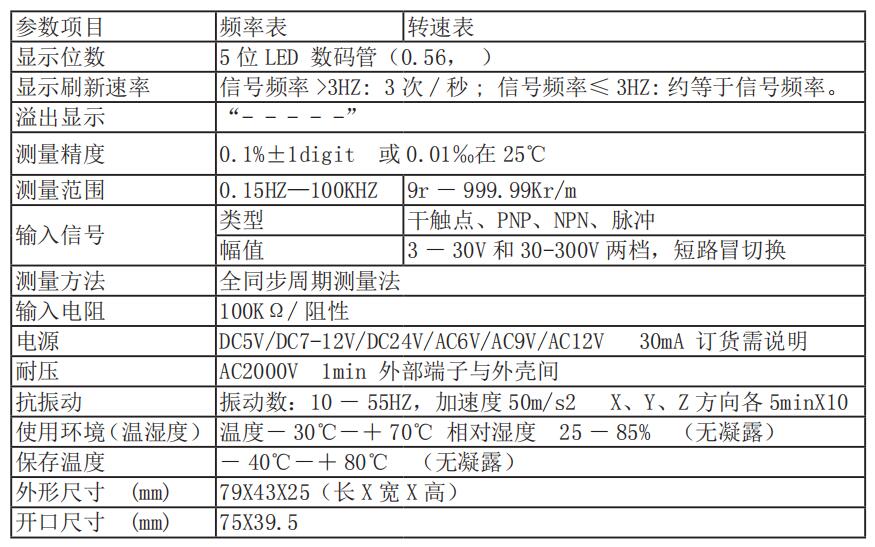

主要性能指标

使用方法

1、转速频率显示切换（当外接高电压信号时此操作需断开信号）： 打开后盖，按下“S2”键， “0”为频率显示加滤波，“1”为转速显 示加滤波，“2”为频率显示无滤波，“3”为转速显示无滤波，按下“S1” 键切换。无退出键，等待 10 秒钟自动返回测量状态，或断电重启返回 测量状态。

2、分频值设定（当外接高电压信号时此操作需断开信号）： 打开后盖，按下“S1”键，进入分频值设定界面，进入界面后“S1” 键为移位键，“S2”键为数值加键，分频值必须设定在 1-99999 或者 0.0001-9.9999 数字内，其它值无效，通过“S1”和“S2”设定好所需 分频值后，等待 10 秒钟自动返回测量状态，或断电重启返回测量状态。 分频概念：即齿轮一转所取的信号数。例如，齿轮一转取 20个脉冲信号， 分频值即设定为 20 即可。

3、高低压信号输入切换（当外接高电压信号时此操作需断开信号）： 仪表出厂信号输入均设定为低压输入 , 若需要高压输入 , 则需打开后 盖把 “L”处短路帽断开即可 . 注意 ! 当短路冒未断开而输入高压则 会对仪表造成损坏 , 且此损坏不在保修范围内 , 请慎重操作 . 如有疑 问请咨询厂部技术或经销商。

接线方法

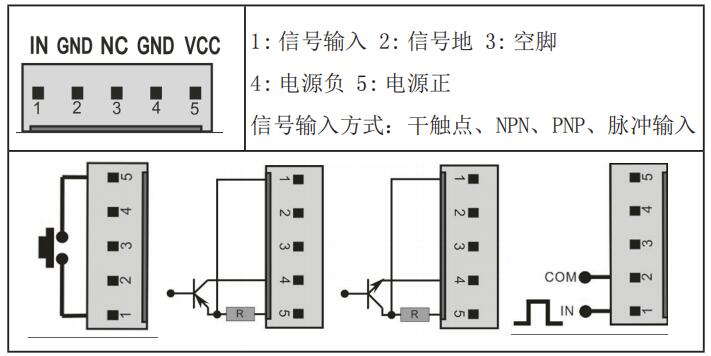

端子接线和信号输入方式说明：

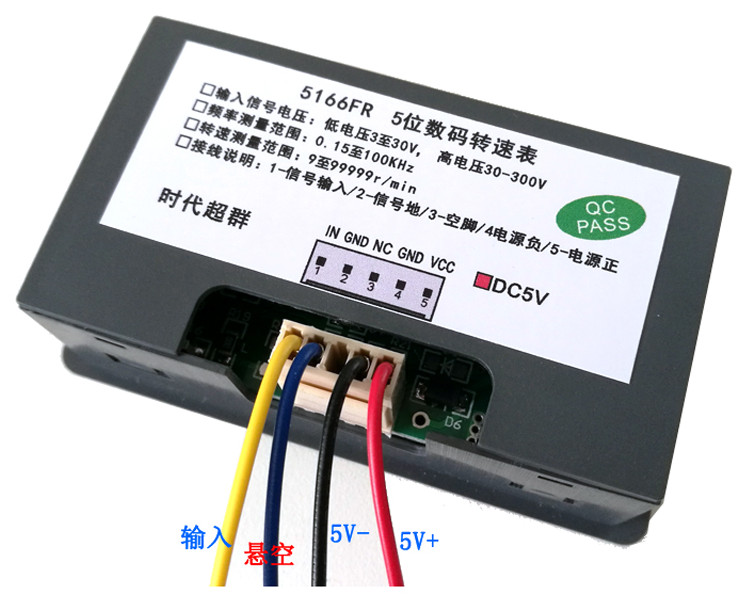

接线图

    IN：接驱动器的FG口，如果没有FG口，接霍尔端HU,HV HW中任意一个

GND：电源负，接驱动器V-

 VCC：电源正，接驱动器的V+
