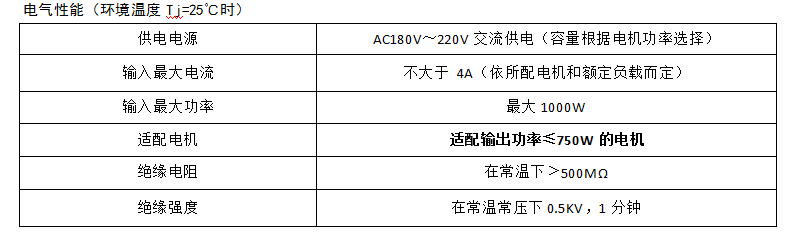

ZM-7204A直流无刷电机驱动器，是我公司推出的，针对750W及以下功率直流无刷电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，采用先进的DSP控制技术，具有大扭矩、低噪音、低振动、高抗干扰性及快速响应等特性。本产品适合驱动输入电流在4A以下，电源电压在AC180V~250V以内（面板标称AC180V~220V）的任意一款高压有霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

可搭配时代超群750以下高压无刷电机。

下图是80BL110S75-430配新款驱动器ZM-7204A，该驱动器可以设置启动和停止时间，可以直接设置极对数，可以内部调速，可以通讯，可以设置开闭环。带风扇，功能强大！！！芯片上市价格优惠！

  加/减速时间可设定;电机极数可选择；****电流输出可设定；

◆电流、速度双闭环设计，低速力矩大，运行平稳；

◆高力矩高转速输出，转速达4000rpm；(根据用户电机而定)

◆调速方式：内置电位器RV调速、外接电位器调速、

外部模拟信号调速、脉冲频率调速、PWM调速；

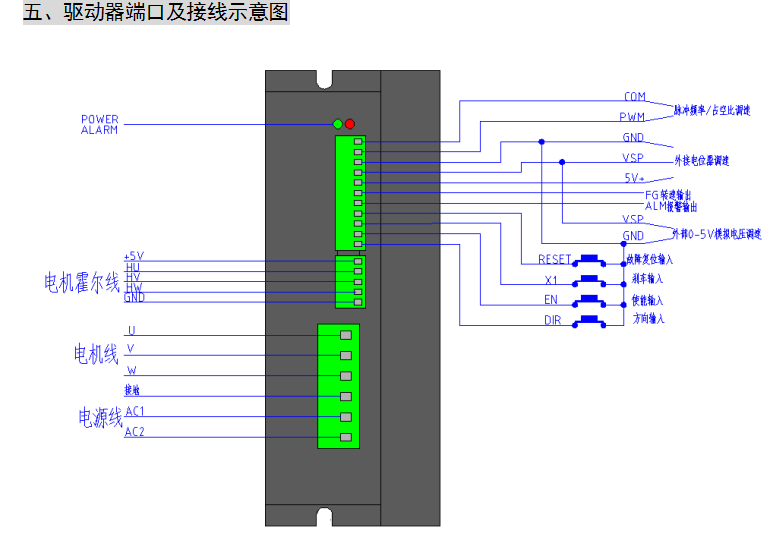

◆具有EN（启停）、DIR（换向）、X1  (刹车)、RESET(复位)信号控制端；

◆可输出测速信号脉冲FG，（光电隔离，门极输出）；

◆可输出报警信号ALM供用户检测（光电隔离，门极输出）；

◆各种报警指示：过压、欠压、过流、过温、堵转

1、加/减速时间设定 ACC

通过左右旋转电位器ACC设置电机的加速时间和减速时间，设定范围：0.3-15秒，加速时间是电机从静止状态到达额定转速所需的时间，减速时间是电机从额定转速到电机停止所需时间.

2、峰值输出电流设定 P-SV

通过P-SV电位器设置峰值输出电流，当负载突然变大的场合，输出电流将被限定于设定值，降低电机转速，保护电机不被损坏。峰值电流限定时间为3秒，超过3秒如负载依旧走高，将会报警，保护功能启动，驱动器停止工作。

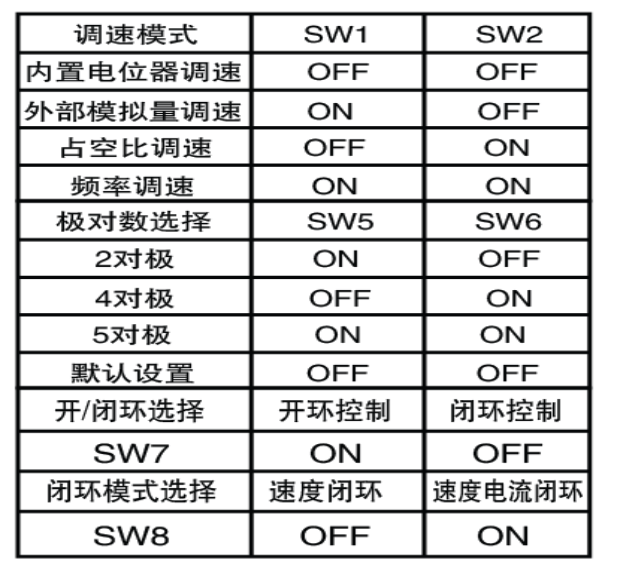

拨码功能：
