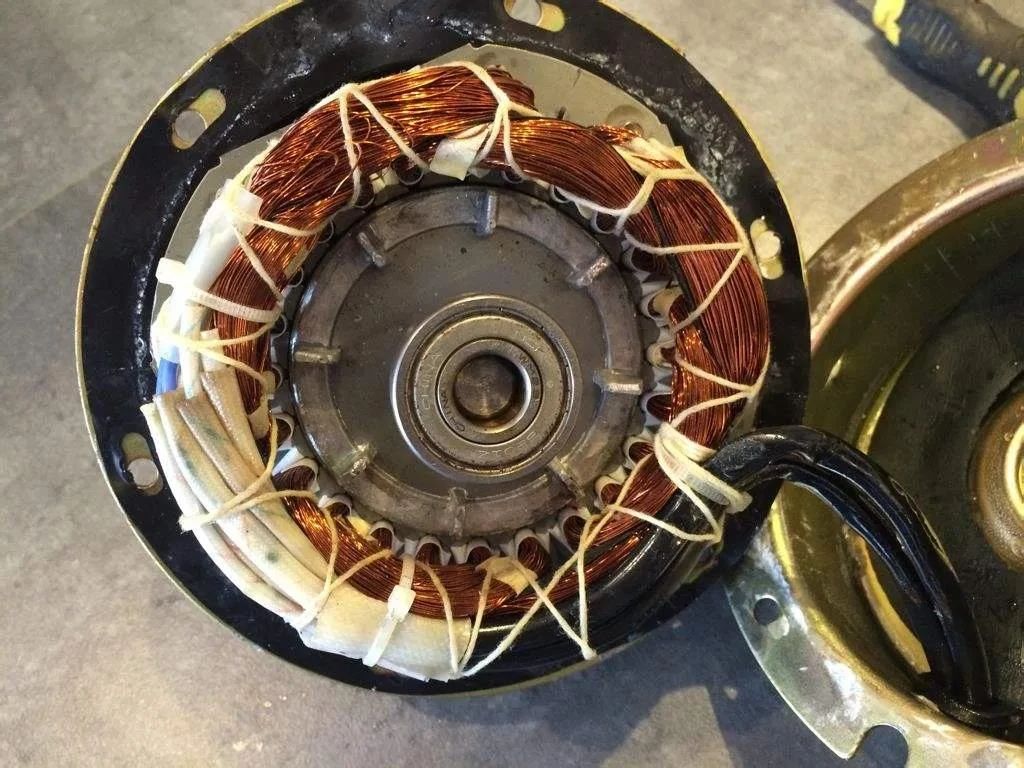

因为焊接不良或运用腐蚀性焊剂，焊接后又未铲除洁净，就或许构成壶焊或松脱；受机械应力或磕碰时线圈短路、短路与接地缺陷也可使导线焚毁，在并烧的几根导线中有一根或几根导线短路时，另几根导线因为电流的添加而温度上升，致使绕组发热而断路。通常分为一相绕组端部断线、匝间短路、并联支路处断路、多根导线并烧中一根断路、转子断笼。

01、电机绕组断路断陷景象

电机不能主张，三相电流不平衡，有反常噪声或振荡大，温升跨过容许值或冒烟。

02 、发作要素

在修补和维护维护时碰断或制作质量疑问。

绕组各元件、极(相)组和绕组与引接线等接线头焊接不良，长时刻作业过热脱焊。

受机械力和电磁场力使绕组损害或拉断。

匝间或相间短路及接地构成绕组严峻烧焦或熔断等。

03、查看办法

查询法。断点大大都发作在绕组端部，看有无碰折、接头出有无脱焊。

用表法。运用电阻档，对“Y”型接法的将一根表棒接在“Y”形的基地址上，另一根顺次接在三相绕组的首端，无量大的一相为断点；“△”型接法的短开联接后，别离测每组绕组，无量大的则为断路点。

试灯法。办法同前，等不亮的一相为断路。

兆欧表法。阻值趋向无量大（即不为零值）的一相为断路点。

电流表法。电机在作业时，用电流表测三相电流，若三相电流不平衡、又无短路景象，则电流较小的一相绕组有有些短断路缺陷。

电桥法。当电机某一相电阻比别的两相电阻大时，阐明该相绕组有有些断路缺陷；

电流平衡法。关于“Y”型接法的，可将三相绕组并联后，通入低电压大电流的交流电，假定三相绕组中的电流相差大于10%时，电流小的一端为断路；关于“△”型接法的，先将定子绕组的一个接点拆开，再逐相通入低压大电流，其间电流小的一相为断路。

断笼侦办器查观念。查看时，假定转子断笼，则毫伏表的读数应减小。

04、断路处理办法

断路在端部时，联接好后焊牢，包上绝缘资料，套上绝缘管，绑扎好，再烘干。

绕组因为匝间、相间短路和接地等要素而构成绕组严峻烧焦的通常应替换新绕组。

对断路点在槽内的，属少数断点的做应急处理，选用分组挑选法找出断点，并在绕组断部将其联接好并绝缘合格后运用。

对笼形转子断笼的可选用焊接法、冷接法或换条法批改。
