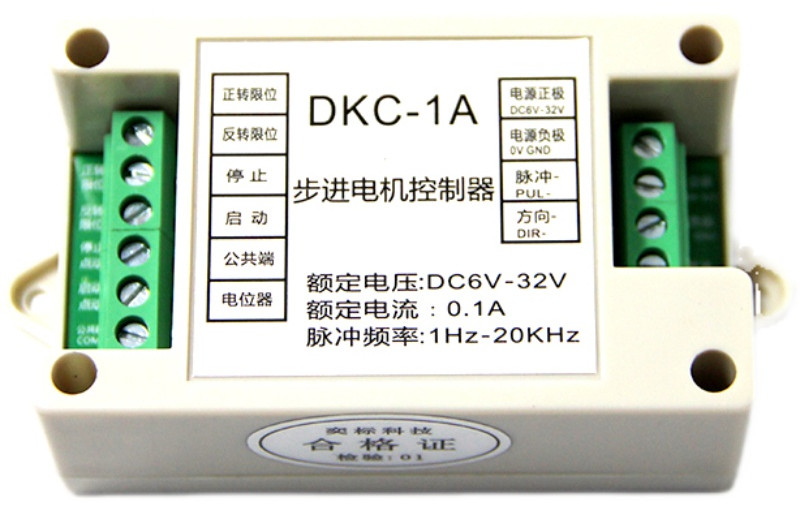

DKC-1A是由我公司自主开发的一款经济型步进电机控制器。该控制器使用进口原装高速智能芯片做为平台，软件上秉承了原DKC-1的稳定性，可靠 性和强抗干扰性。适用于各种环境恶劣的工厂现场。同时增加了一些功能，使得控制器更加的实用，方便。该控制器适用于传感器控制的往返运动控制，定长控制，速度控制等。

接线及其他说明

1.与驱动器的连线

    该控制器为通用型步进电机，伺服电机控制器。一般的步进电机驱动器，伺服电机驱动器都是可以匹配使用，不受电机大小，都可以控制的。      不同的电机驱动端口标记不同，但是接口功能相同

    EN=ENA=FREE  使能

    PUL=PULS=CLK 脉冲

    DIR=CW=CCW   方向

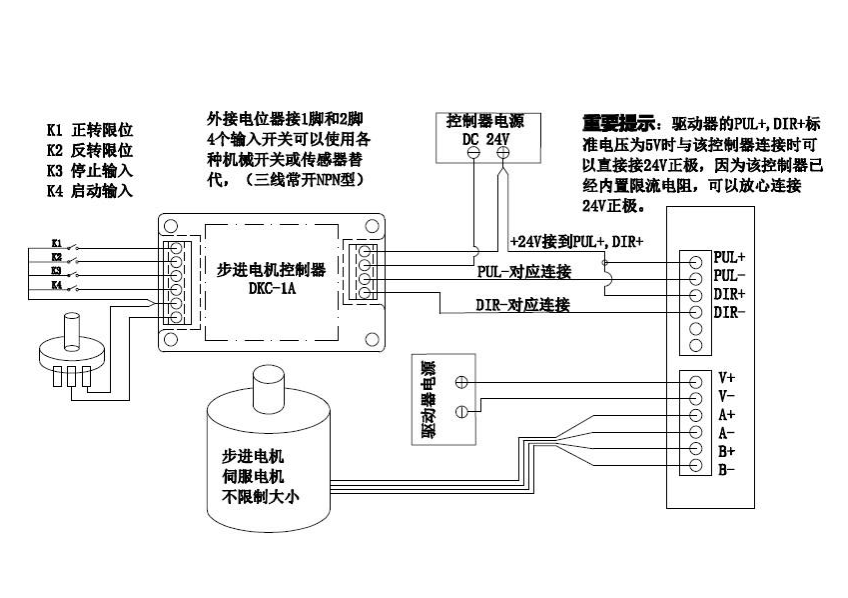

    本控制器使用的是共阳接法：

    驱动器 PUL+和 DIR+ 接电源正极+24V

    控制器 PUL-接 驱动器脉冲输入端（PUL-、PULS-、CLK- ）

    控制器 DIR-接 驱动器方向输入端（DIR-、CW-、CWW-）

    EN+，EN- 这一般是空着不接。

2.限位开关按钮开关

    机械开关，按钮开关，限位开关脚踏开关等使用的是两线常开型的。一个脚接在公共端。另外一个脚接在对应的启动，停止，正反转限位等输入口端。

    光电开关，接近开关，霍尔开关等电子开关需要使用DC24V三线常开 NPN类型。当中两条线为电源线直接和控制器的电源接一起。另外一根为信号线，直接连接到相应的启动，停止，正反转限位等输入口端。

3.外接电位器

    外接调速电位器要求电阻值为10K功率不要求。或者是可以小于10K但是不能大于10K。外接电位器的连接只需要中间一个脚和旁边一个脚分别接到公共端和外接调速输入端即可。

4.其他

    初次使用调试该控制器的时候要求先连接好控制器和驱动器，电机，电源。然后在公共端接上一小段导线。通电后使用导线的另外一端点启动停止等输入 口模拟开关的作用这样调试各个功能正常后再一步一步接上各个开关，外接电位器等配件。
