PLS上升沿微分输出指令
PLF下降沿微分输出指令
PLS和PLF指令只能用于输出继电器和辅助继电器(不包括特殊辅助继电器)。

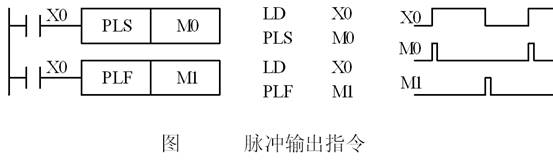

实例:
M0在X0的常开触点由断开变为接通(即X0的上升沿)时的一个扫描周期内为ON,M1仅在X0的常开触点由接通变为断开(即X0的下降沿)时的一个扫描周期内为ON。
当PLC从RUN到STOP,然后又由STOP进入RUN状态时,其输入信号仍然为ON,PLS M0指令将输出一个脉冲。如果用电池后备(锁存)的辅助继电器代替M0,其PLS指令在这种情况下不会输出脉冲。
