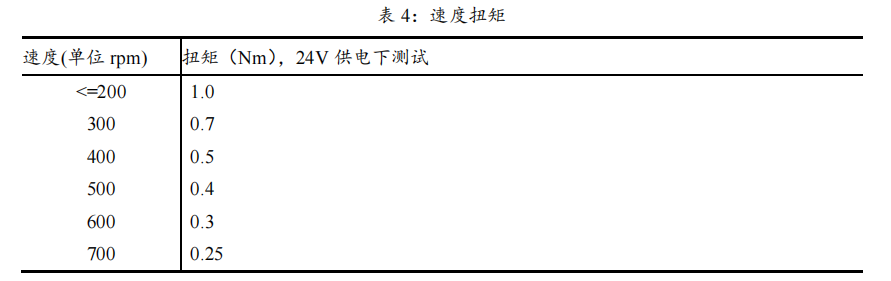

常规步进电机驱动器在设定的某个电流下运行。在设定电流下，电机速度不同输出的扭矩不同。本产品57型脉冲控制闭环步进一体机，可以根据电机运行的不同速度，匹配不同的电流，因此可以实现低速低 噪音，低发热。步进一体机(步进电机、驱动、控制三合一)带动恒定阻尼负载运行起来，不同速度下提供的扭矩大小如表4：

产品特点

☆ 专利产品，电机的速度和扭矩与电机参数匹配

☆ 微型设计，电机、编码器、驱动一体，电机不同速度对应明确扭矩

☆ 闭环控制，不丢步，伺服特性的闭环特性，防负载干扰，自动加减速

☆ 矢量驱动，低速低噪音、低发热，高速大扭矩

☆ 并行接口高速光电隔离，兼容 3.3V-5V 和 12V 逻辑电平

☆ 1、2、4、8、16、32、64、128 细分可调

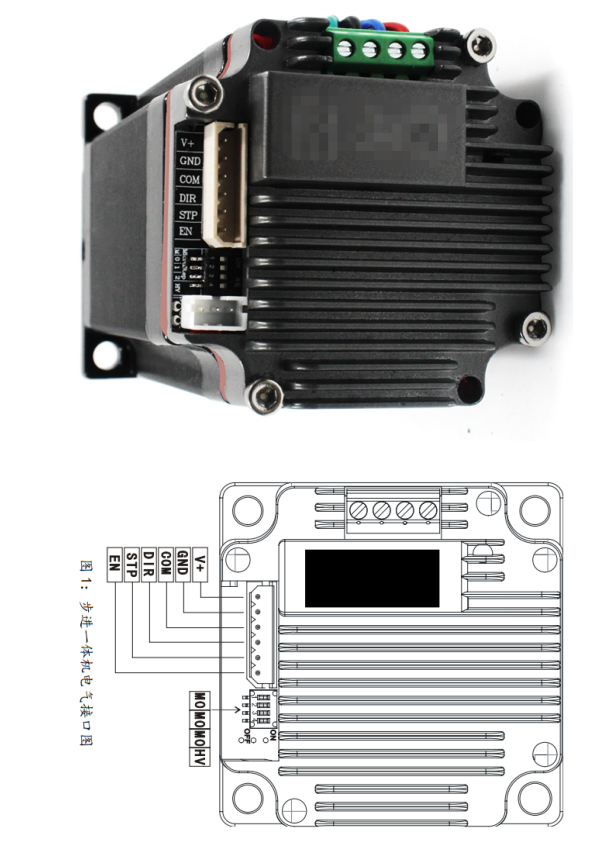

电气接口

用户接口是型号 5267-6P 插座，包含电源线、脉冲、方向、使能线

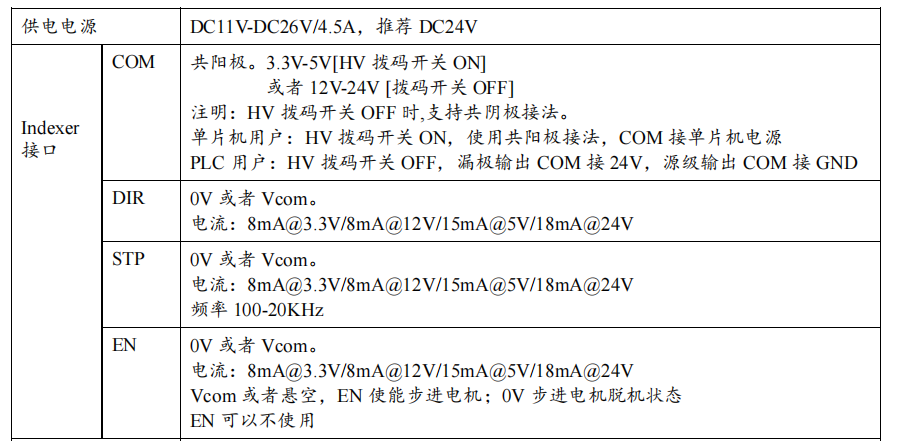

接口参数

注意：COM、DIR、STP、EN 接 12-24 逻辑电平时，HV 必须拨到 OFF 位置，否则会损坏设备。

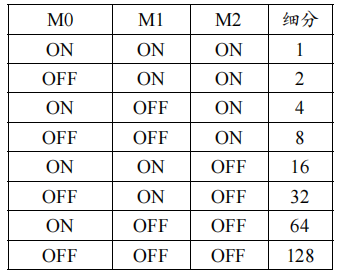

拨码开关细分表

HV 拨码开关---切换控制电压

此为厂家调试程序端口，正常接线的时候此端口不需要接

典型使用及接线图

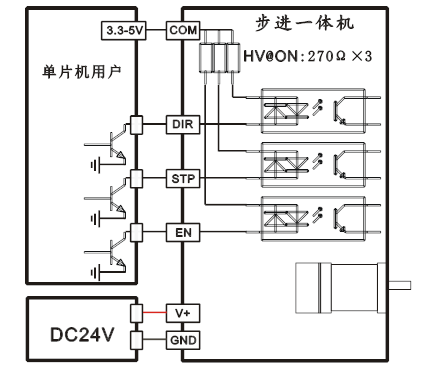

单片机用户接线图

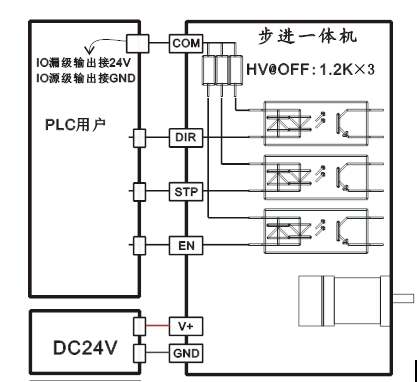

PLC用户接线图
