步进驱动模块ZD-57P供电电源DC11V-DC36V，电流峰值峰值 4.5A，实际使用 2-4.5A 可调，****128细分，并行接口兼容 3.3-5V 和 12-24V 逻辑电平，驱动停止运行时自动半流,无锁相噪声，散热铸铝封闭型外壳，安装便利，可与 57 步进电机实现一体化。适配电机如下图：

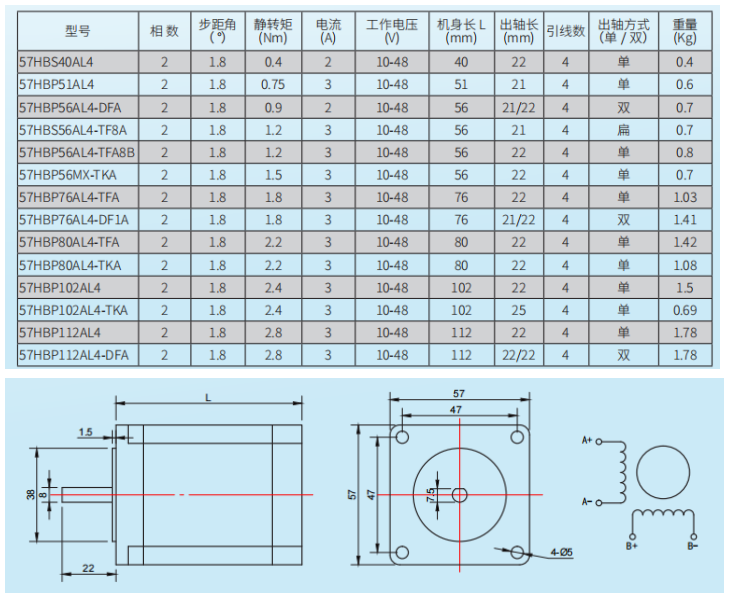

57电机尺寸规格：

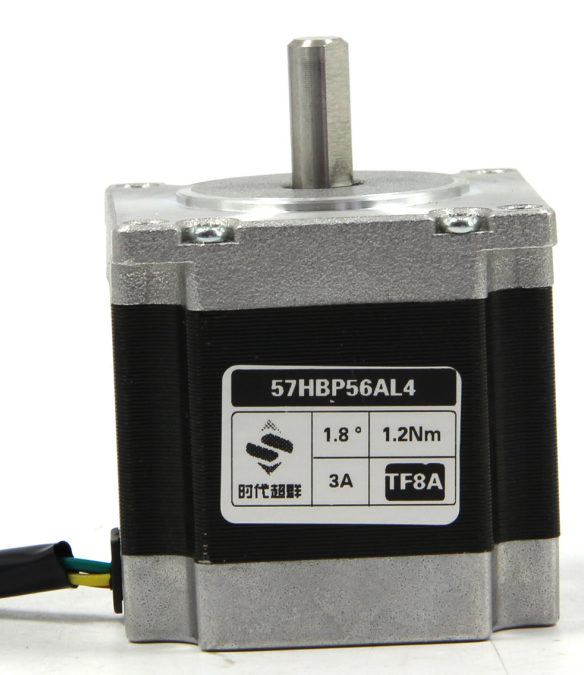

适配57电机：

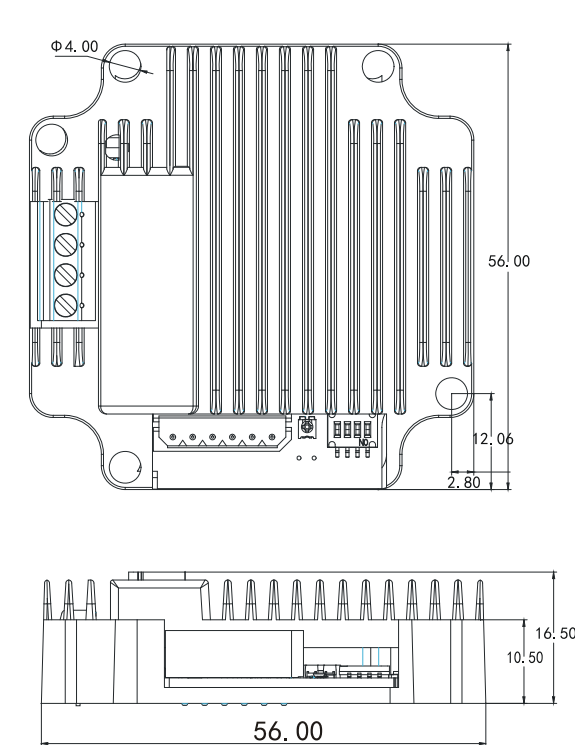

驱动器外形尺寸图

驱动器与 57 步进电机孔位、大小一致。

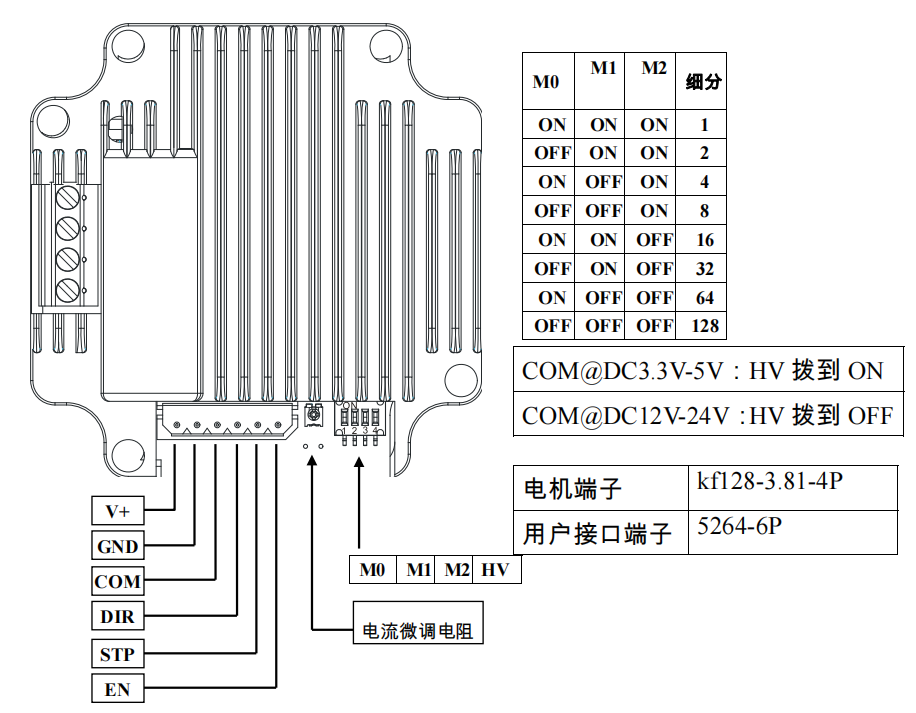

驱动器电气接口

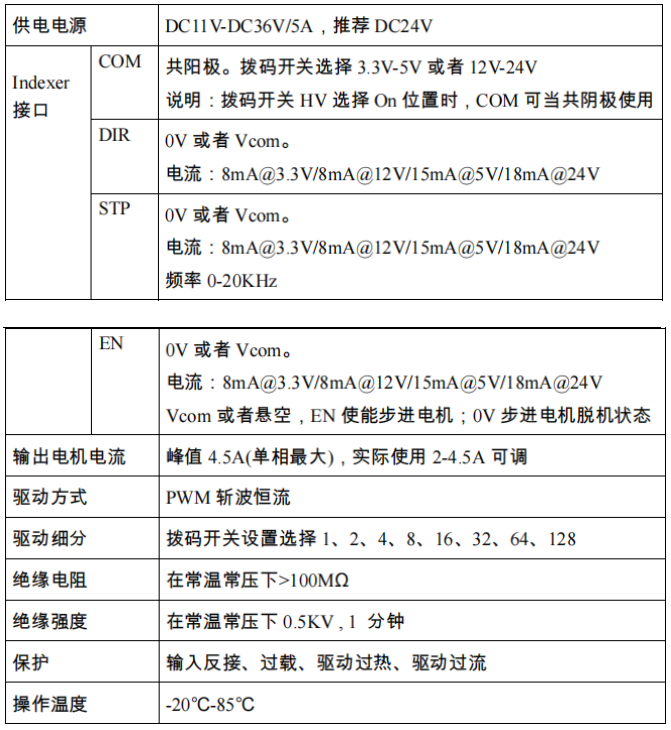

产品参数

电流调节

电机在不转动情况下，调节相电流，上图所示调节电位器，测量 GND 和Ref 之间电压。 驱动相电流2-4.5A 可调

相电流值 = 电压值数值×2

例如：步进电机相电流为 4.0A,调节电位器，由上边公式我们可以得出：Ref与GND之间电压为 2.0V 。

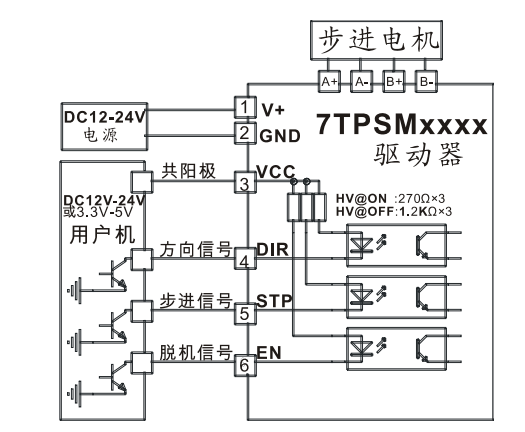

典型接线图

控制信号兼容 3.3V-5V 和 12V-24V 用户级，脱机信号可选接。

注意：拨码开关 HV切换控制线号电压

用户系统使用 3.3V-5V 时，拨码开关 HV 拨到 ON

用户系统使用 12V-24V 时，拨码开关 HV 拨到 OFF

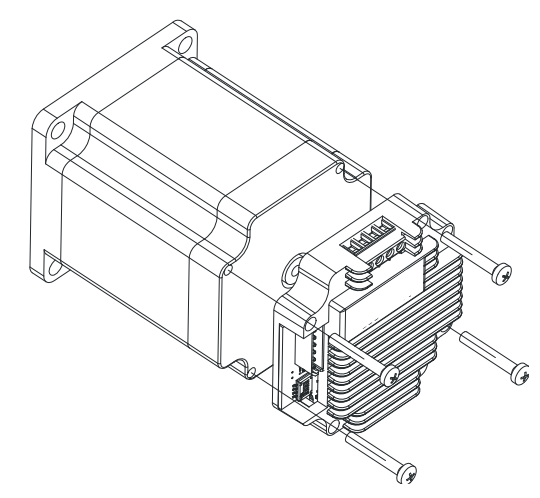

驱动器安装示意图

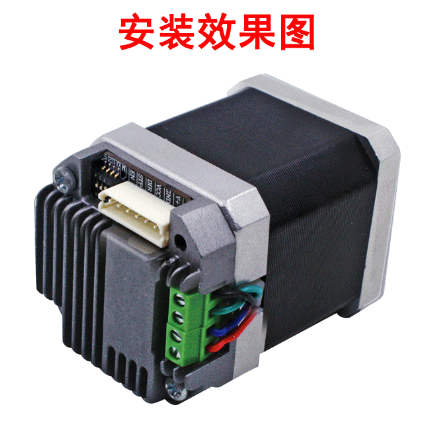

驱动器可以实现与 57 步进电机一体化安装

※注意※：驱动器与电机一体化安装前，先将驱动器输出相电流电流调整与电机标注电流一致！

相较于42电机步进驱动模块，57电机驱动模块电源范围要更大，电流也稍大一些 ，细分也更多，可以达到128细分，安装方法及使用上没有很大区别，客户可以根据自身的使用要求选择即可。
