一、适配电机：DC310V 1800rpm 1kW 4对极无霍尔直流无刷电机及其他DC310V无霍尔直流无刷电机

控制端口说明：

1、VSP调速（+5QV与GND相关联，为同一电路）：

② R55电阻不拆，上电全速运行；

②R55拆掉，可接电位器进行调速。（调速区间0.15V-4.8V）

（注：以下端口的地皆为G_D，与调速口的GND不是同一个地）

2、X1：X1接地，电机带刹车停转；不接地，电机运行。

3、FG：电机速度脉冲输出，可通过测量此信号的频率，再换算成电机的实际转速。

4、DIR：DIR接地，电机反转；不接地，电机正转。

5、EN：EN接地电机不转，红灯常亮；EN不接地，电机运行。

6、ALM：驱动器保护时ALM口输出低电平，正常高电平。

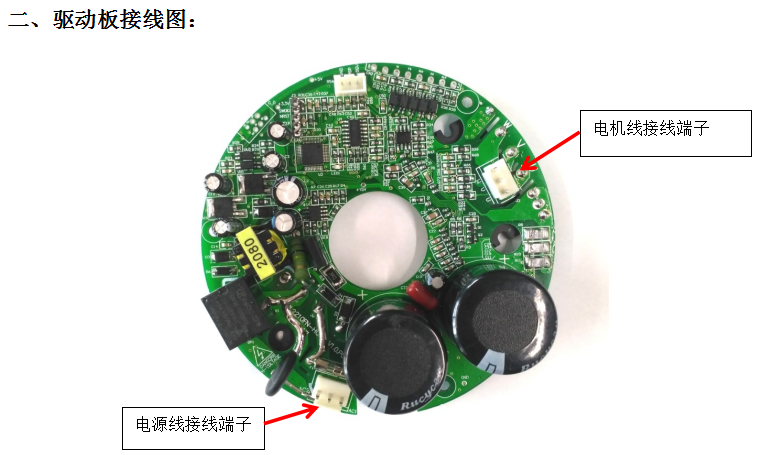

三、操作说明：

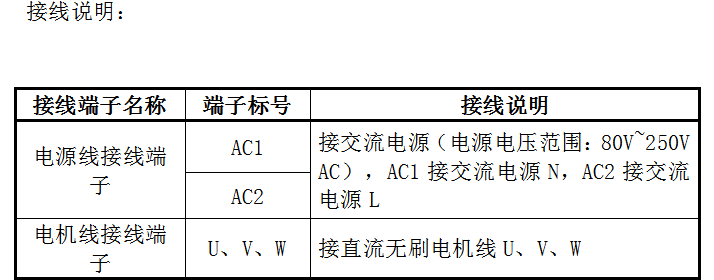

（1）按上述接线说明接上电机线、电源线、控制信号线；

（2）上电，调速电位器调至****值，电机运转，约10s后电机达全速；

（3）断电，电机停止。

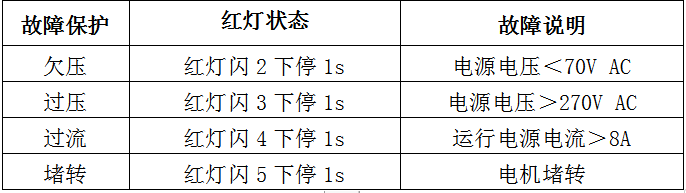

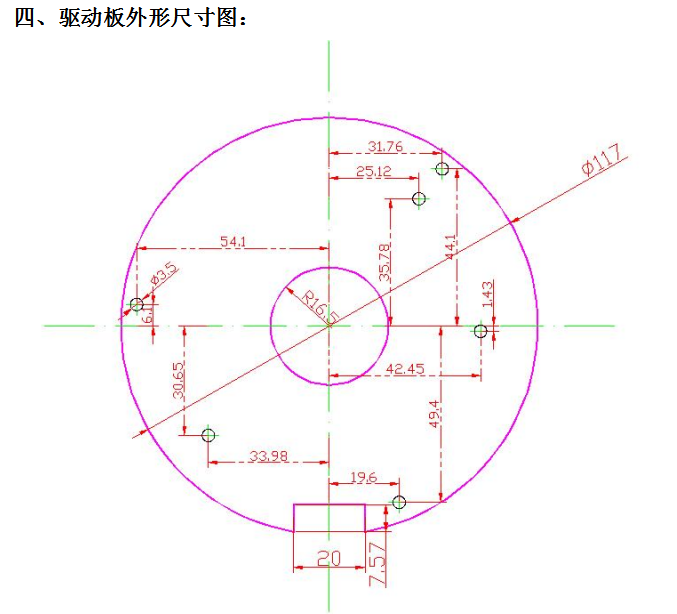

（4）驱动板具有欠压、过压、过流、堵转等故障保护功能，当故障保护后，电机停止，线路板上红灯闪烁，须断电排除故障重新上电才能正常运行。故障保护说明如下表所示：
