ZD-2HA542可以配我公司42/57两相步进电机

ZD-2HD542 是我公司自主研发的高性价比的细分驱动器，特 别适合大批量低成本用途，同时具有优越的性能。由于采用了三 态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有 明显改善。此驱动器的细分多达十五种，SW4 可设置静止半流， 极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪 音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和 市面上的驱动器相比，****竞争力和吸引力。

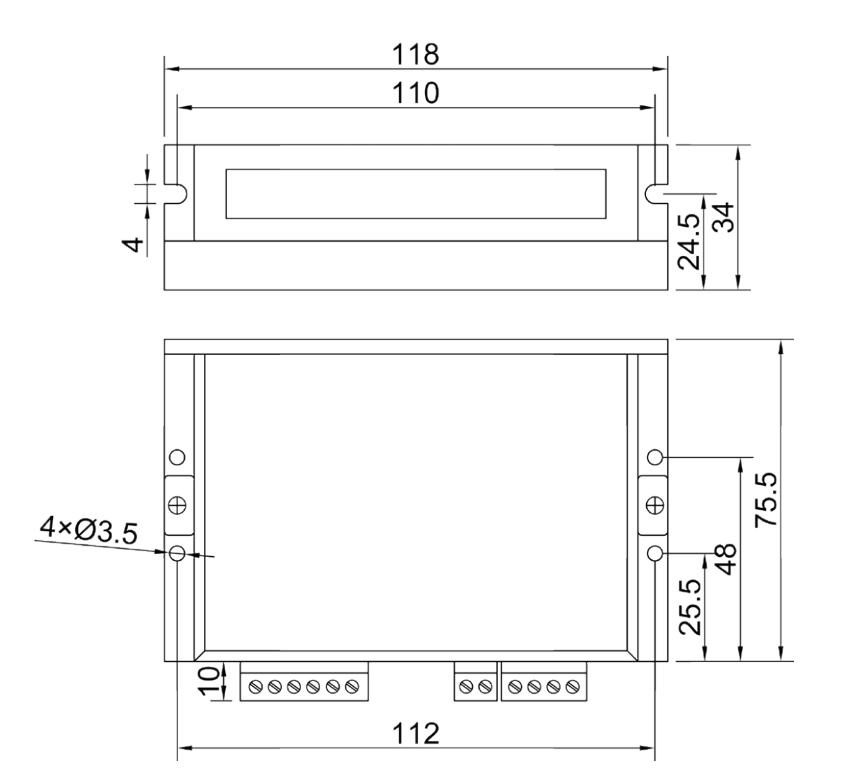

低价格，高速力矩大 ·供电电压可达 50V ·输出电流峰值可达 4.2A ·三态电流控制技术电机发热低 ·静止电流自动减半 0.4S 减小为 60% ·可驱动 4，6，8 线两相步进电机 ·光隔离差分信号输入，脉冲****响应频率****可达 200KHz ·细分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可选 ·外形尺寸小巧（118×75.5×34mm） ·电流设定方便，八档可选 ·4 位拨码，共 15 档细分 ·具有过压、短路等保护功能 ·双极恒流 PWM 驱动输出 适合各种中小型自动化设备和仪器，例如：雕刻机、医疗蠕动泵、 打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备 等。在用户期望小噪声、高速度的设备中应用效果特佳。

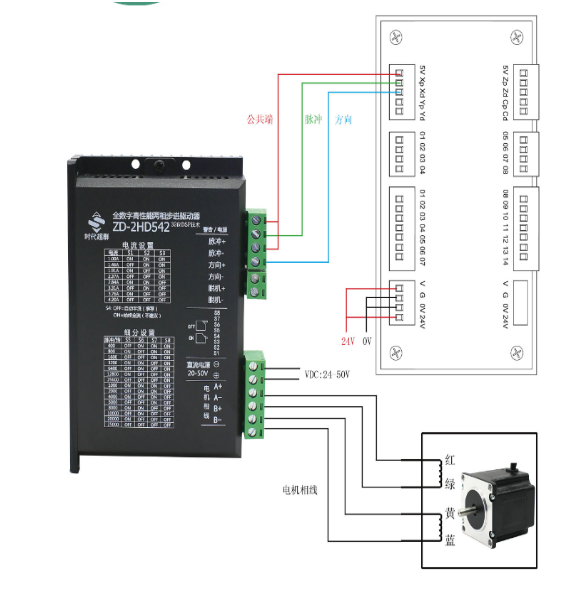

接线图为例A+接的是电机的红色线，A-接的是电机的绿色线，B+接的电机的黄色线，B-接的电机的蓝色线，我们要更改方向只需要吧A+A-的线换到B+B-上就可以了，2个相序更换一下就可以改变电机的方向。
