大家好 今天我们来聊聊  PNP和NPN的区别和判别方法

1、定义不同

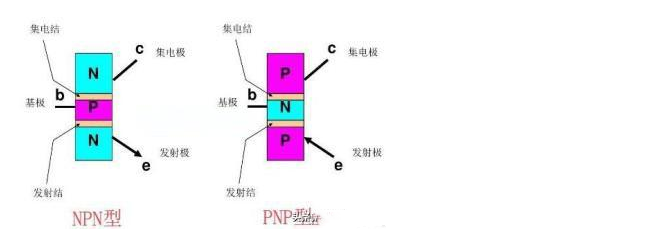

NPN型三极管由三个半导体组成，包括两个N型和一个P型半导体，中间是P型半导体，两侧是两个N型半导体。

NPN型三极管是电子电路中最重要的器件，其主要功能是电流放大和开关功能。

PNP型三极管是由两个P型半导体之间夹着1个N型半导体构成的三极管，因此被称为PNP型三极管。也可以将其描述为电流从发射极E流出的三极管。

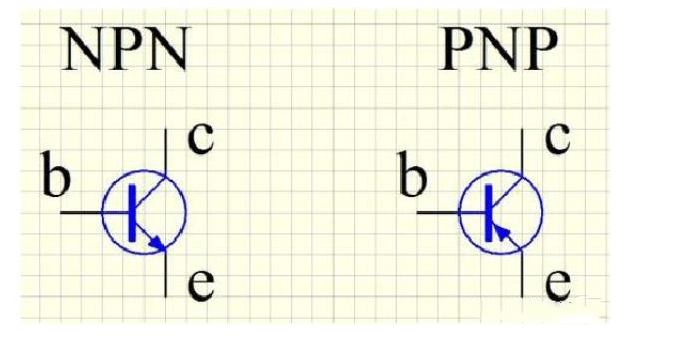

2、PN结元件方向不同

两个PN结的方向不同，PNP为公共阴极，即两个PN结的N结连接为基极。

NPN相反，NPN的两个P结分别是集电极和发射极。电路图标记为带有向内箭头的三极管。

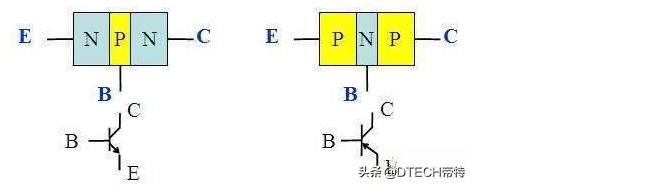

3、结构不同

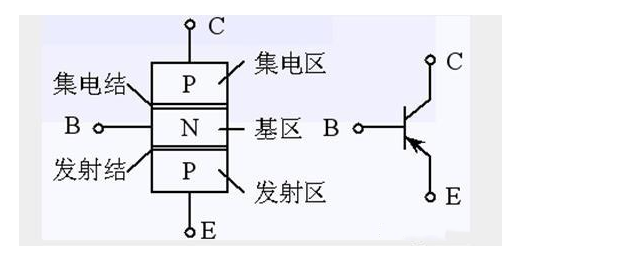

PNP型三极管是由两个P型半导体之间夹着N型半导体构成的晶体管，被称为PNP型PNP型三极管。

NPN型三极管是由两个N型半导体以及夹在它们之间的P型半导体组成，并且被称为NPN型三极管。

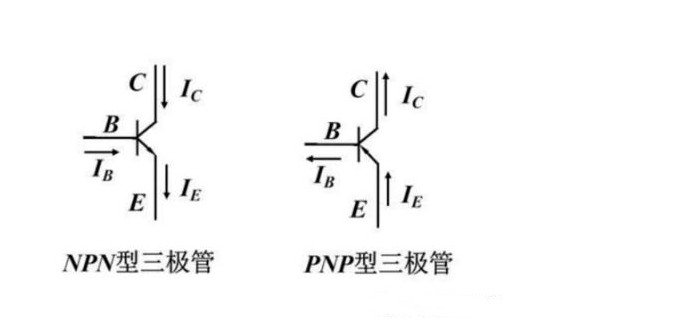

4、流方向

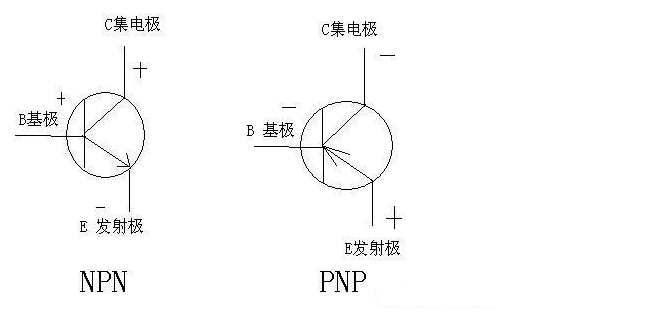

NPN使用B-E电流（IB）控制C-E电流（IC）。正常放大时，E极电位****，C极电位通常****，即VC > VB > VE。

PNP使用E-B电流（IB）来控制E-C电流（IC）。在正常放大期间，E极电位****，而C极电位通常****，即VC < VB < VE。

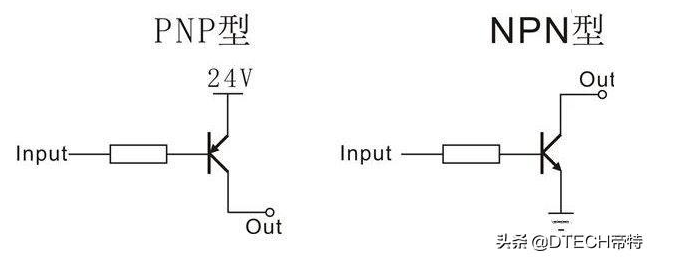

5、电压区别

NPN基极电压高，集电极与发射极短路。低压，集电极和发射极开路。那是行不通的。

PNP基极电压很高。集电极对发射极开放，也就是说，它不起作用。如果将基极施加到低电位，则集电极和发射极会短路。

（1）PNP管是发射极，从基极和集电极流出，而NPN管是基极和集电极，并从发射极流出。

（2）PNP管在放大区工作时的电压为Ue > Ub > Uc，NPN管在放大区工作时的电压Uc > Ub > Ue。

（3）PNP为共阴极，即以两个PN结的N结为基极，其余两个P结分别为集电极和发射极。电路图标记为向内晶体管。NPN相反。

（4）PNP管子：发射极电流 = 集电极电流 + 基极电流

（5）NPN管子：集电极电流 = 发射极电流 + 基极电流

以上就是PNP和NPN区别的介绍，希望对您有所帮助！
