步进电机配滚珠丝杆应用于焊接摆动器

市场中焊接摆动器分直摆和钟摆，主要是驱动步进电机来带动滚珠丝杆，实现焊枪沿焊缝方向左右或者角度精确摆动。

客户自己改装焊接摆动器，选用CBX1204滚珠丝杆，定制有效行程5mm，根据客户要求实际应用摆动2mm就可以。

针对客户需求，为客户定制超短5mm滚珠丝杆，定制见下图，该款滚珠丝杆可以加装步进电机，如步进电机选用双出轴型则电机尾部可加装手轮，实现手控摆动，更加方便。

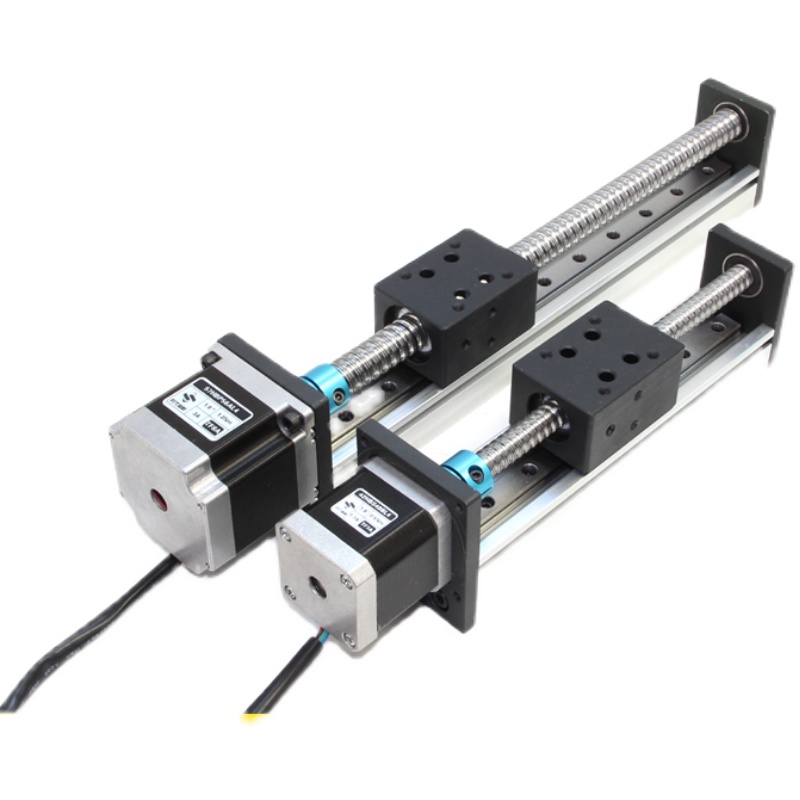

CBX滚珠丝杆：

时代超群CBX系列线性滚珠丝杠直线导轨滑台，水平载重50kg，垂直载重10kg,定位精度0.03MM，有效行程可订做，最长可做到1500mm，丝杆规格1204、1605、1610可选，可以加装手轮，也可以搭配42/57步进电机、无刷电机，60闭环伺服电机等。

57步进电机套装：

时代超群两相混合式步进电机57HBP56AL4,步距角1.8° 扭矩1.2N.m，电流3A，机身高56MM，出轴长22mm，轴径Φ8MM，此款步进电机结构简单、可靠性高、经济耐用。

配套驱动器DM542，是我公司采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4 可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小。
