产品介绍：

1：微型设计，安装便利，可与 42 步进电机一体化

2：散热铸铝封闭型外壳

3：停止运行时自动半流,无锁相噪声

4：并行接口高速光电隔离,兼容 3.3-5V 和 12-24V 逻辑电平

5：电流 0-2A 连续可调

6：1/2/4/8/16/32 细分可选择

产品参数：

输出电机电流 ：峰值 2A(单相****)，实际使用 0-2A 可调

驱动方式 ：PWM 斩波恒流

驱动细分： 拨码开关设置选择 1、2、4、8、16、32

绝缘电阻 ：在常温常压下>100MΩ      绝缘强度： 在常温常压下 0.5KV , 1 分钟

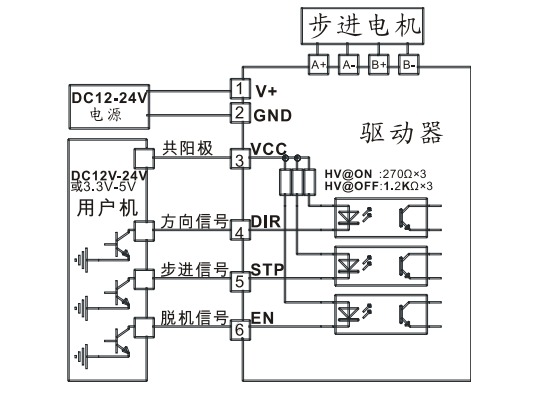

典型接线图：

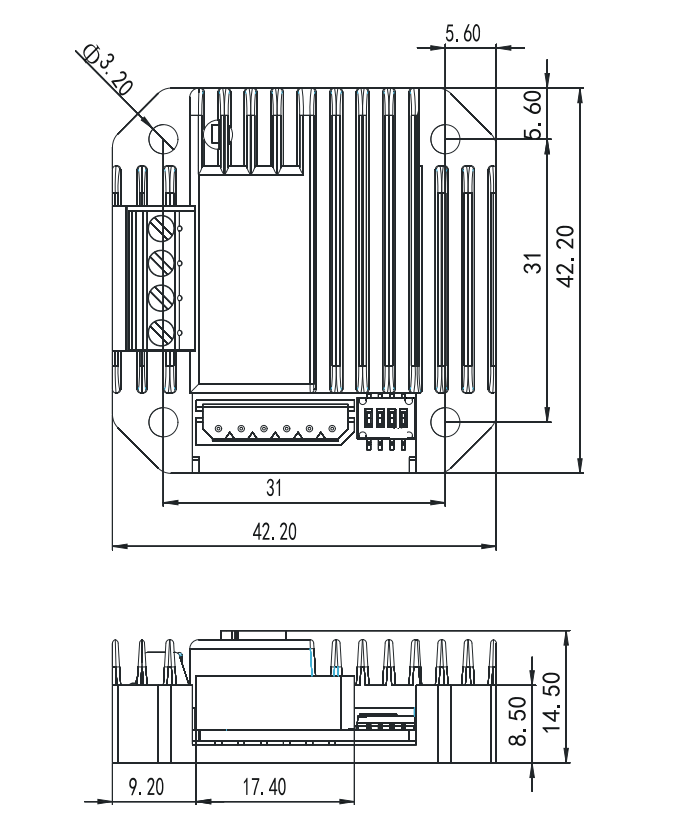

外形尺寸图：

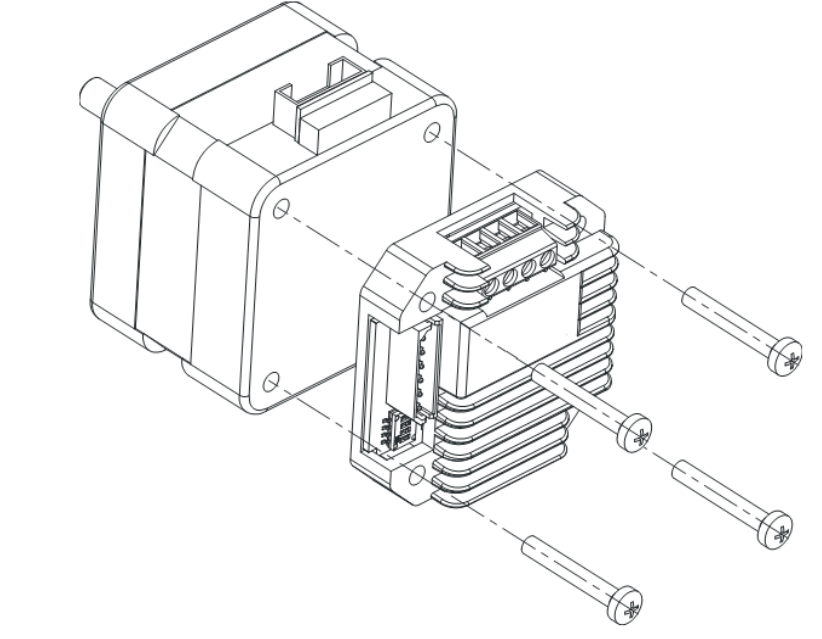

安装示意图：

控制器可以与 42 步进电机一体化安装，配有不同规格 42 步进电机(高

度不一致)所需要的φ3 螺钉 2 个。

与电机一体化安装时：建议保留步进电机 2 个螺丝。

※注意※：驱动器与电机一体化安装前，先将驱动器输出相电流电流

调整与电机标注电流一致！
