产品特点：

1：微型设计，安装便利，可与 42 步进电机一体化

2：散热铸铝封闭型外壳

3：停止运行时自动半流,无锁相噪声

4：并行接口高速光电隔离,兼容 3.3-5V 和 12-24V 逻辑电平

5：电流 0-2A 连续可调

6：1/2/4/8/16/32 细分可选

产品参数：

输出电机电流 ：      峰值 2A(单相****)，实际使用 0-2A 可调

驱动方式 ：            PWM 斩波恒流

驱动细分 ：            拨码开关设置选择 1、2、4、8、16、32

绝缘电阻 ：            在常温常压下>100MΩ

绝缘强度 ：            在常温常压下 0.5KV , 1 分钟

保护：                   输入反接、过载、驱动过热、驱动过流

操作温度：           -20℃-85℃

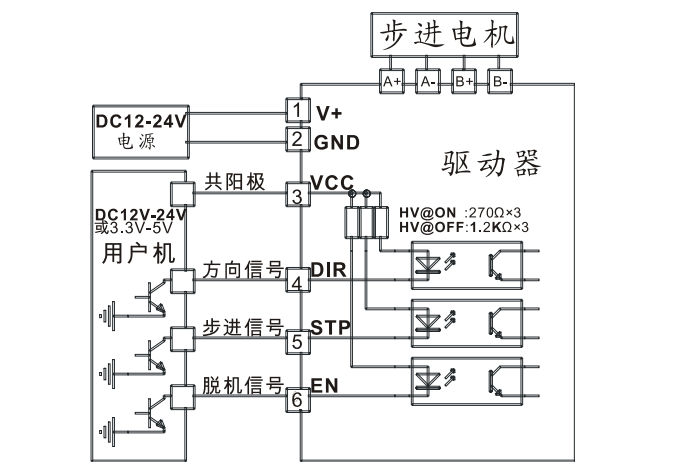

典型接线图：

兼容 3.3V-5V 和 12V-24V 用户级，脱机信号可选接

用户系统使用 3.3V-5V 时，拨码开关 HV 拨到 ON（见 3 电气接口）

用户系统使用 12V-24V 时，拨码开关 HV 拨到 OFF

拨码开关 HV 拨到 OFF:支持共阴极极接法！

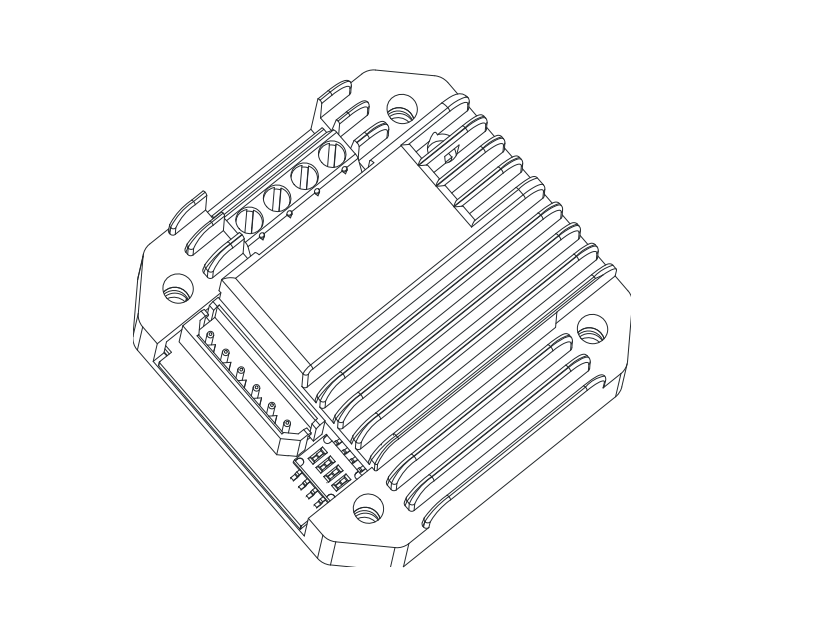

驱动器外形尺寸图：

驱动器与 42 步进电机孔位、大小一致:

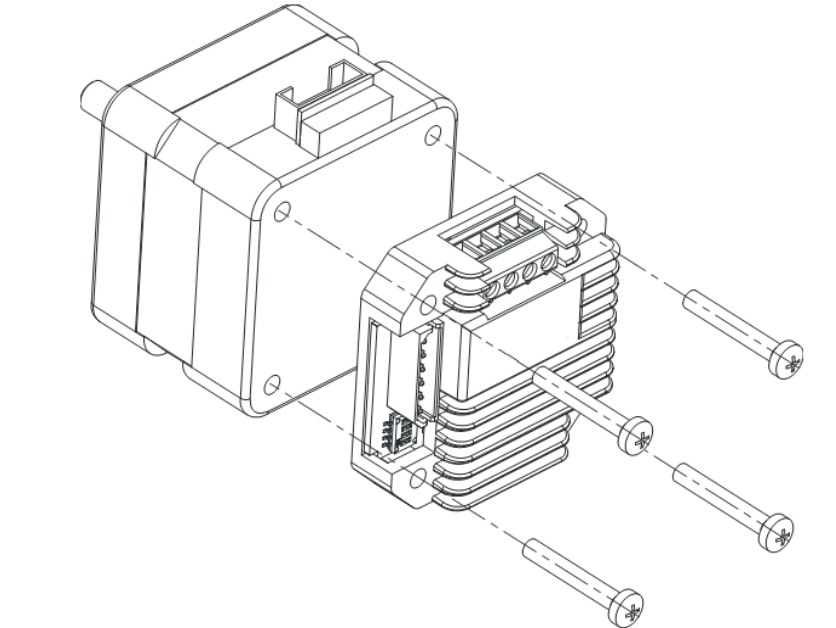

安装示意图：

1：控制器可以与 42 步进电机一体化安装，配有不同规格 42 步进电机(高

度不一致)所需要的φ3 螺钉 2 个。

2：与电机一体化安装时：建议保留步进电机 2 个螺丝。

3：驱动器与电机一体化安装前，先将驱动器输出相电流电流

调整与电机标注电流一致！
