两相步进电机驱动器DM542-485 通讯款 采用全新 32 位电机控制专用 DSP 芯片，从而使得电机运行更平稳，不易丢步。接收输入信号脉冲， 方向和使能输入。当使用内部位置时，脉冲和方向接口可用于传感器信号输入，接受 485 控制运行。将电机的发热程度和振动幅度降至****，从而更好地提高了机械运转的加工速度 和精度。工作电压为 DC20-50V，适配电流 4.0A（峰值 5.6A）以下、外径 42-60mm 的各种型 号的二相步进电机。 1.2 技术特点  全新的 32 位电机控制专用 DSP 芯片；  可驱动 60 系列及以下系列的步进电机；  脉冲****响应频率可达 200Kpps；  光电隔离信号输入；  高转速，高转矩，高节能；  具有过流，过压等保护。

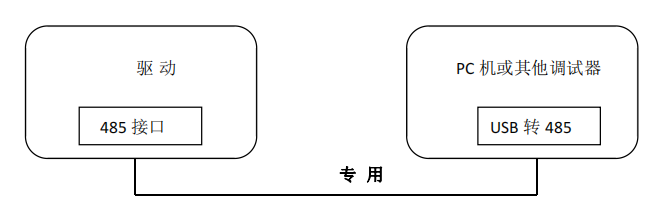

   调试时与电脑连接接线示意图：

1、驱动器与PC 机、文本显示器或STU 伺服调试器连接的电缆必须为专用电缆（视用 户情况随机附送）使用前请确认，以免发生损坏。 2、驱动器与 PC 机连接时必须保证供给驱动器的电源为隔离电源，若不能确定，请用 隔离变压器将 PC 隔离起来，以免损坏 PC 机。 ！注意 1、输入电压不能超过 DC50V； 2、驱动器温度超过 80 度时驱动器停止工作，故障指示灯 ALM 亮。出现过热保护请加 装散热器； 3、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排除后需 要重新上电恢复；
