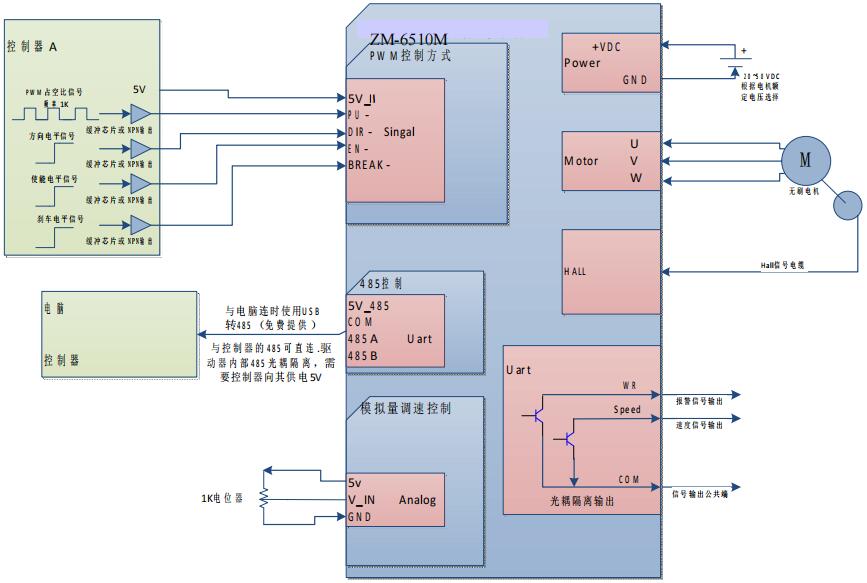

产品特性 1. FOC 场定向矢量控制，降低运行噪音，支持速度闭环和速度开环控制。 2. 给定信号支持模拟量控制和 PWM 占空比控制。 3. 支持弱磁调速，能在小负载场合，超过额定转速 50%运行。 4. 能直接外挂 modbus 数码显示，直接显示转速。 5. 带学习功能，可以学习电机相序和 hall 相序。 6. 供电电压+20V~50V。支持 50~400W 直流无刷电机（带hall信号）。 7. 内部隔离 485（modbus 协议 RTU 模式）（19200，8，N,1）控制方式。可以设定驱动器地址，简化控制系统。也可以直接通过 PC 机控制，并提供 PC 机测试软件。 8. 具有欠压，过压，堵转，过热保护。 9. 提供隔离输出的 报警输出信号。 驱动器接线图与控制方式 1. 驱动器典型接线图 如下图所示，驱动器工作需要接上 20~50VDC 的电源，电压根据电机的额定电压来选择，电机的 UVW 和 hall 信号已做好插头，直接插在驱动器上，如果需要加长线可做转接线加长。此版本提供光耦输出的 报警信号、速度 信号，可以根据需要连接。

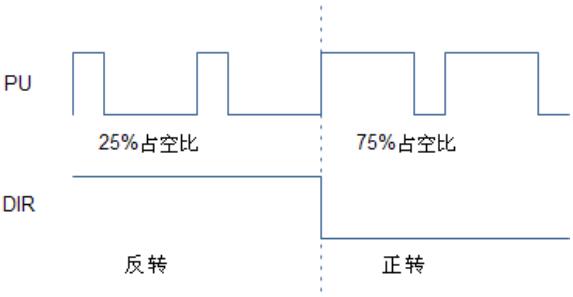

2. PWM 占空比控制
通过给 PU 的脉冲的占空比来控制转速，占空比转速范围 10%~90%代表 0~Max_Speed（闭环模式：Max_Speed 为“闭 环****转速”，可以通过上位机设置。开环模式：Max_Speed 为 ****占空比）。给 PU 的频率为 1K~3K 建议 1K。 PU 占空比 = （目标转速/3000）* 80% + 10% 例如：需要转速 2000 PU 占空比 = (2000/3000) * 0.8 + 0.1 = 63.3% 3. 模拟电压模式 通过给 V-IN 和 GND 之间电压信号以控制转速。0.5~4.5V 信号对应 0~Max_Speed（闭环模式：Max_Speed 为“闭 环****转速”，可以通过上位机设置。开环模式：Max_Speed 为 ****占空比）。 如果需要接电位器控制转速，请按典型接线图接电位器。
