概述

  BIPN60015C是比亚迪公司设计开发的智能功 率模块（IPM-Intelligent Power Module）。该产 品具有封装小、抗干扰能力 强等优点；实现了与绝 缘栅双极型晶体管（IGBT）的****匹配。内部集成 了欠压闭锁电路、过流保护电路和驱动电路，进一 步提高了系统的可靠性。内置的高压集成电路 （HVIC）提供了无需光耦隔离的驱动功能。由于采 用了分立的负端子，可独立监测逆变器的每一相电 流。该产品适用于结构紧凑、性能高效的交流电机 驱动器，如小功率变频器、变频空调等领域。

产品特性

 采用陶瓷覆铜板（DBC），低热阻设计；

 600V、15A三相IGBT逆变器，内置门极驱动和功 率器件保护用控制IC；

 分立的三相直流负端，可独立检测相电流；

 内置高压集成电路(HVIC)和自举二极管，可采 用单电源驱动；

 绝缘等级为2500Vrms/min。

应用领域

 空调、洗衣机等变频家电；

 小功率变频器；

 伺服控制系统；

 小功率交流电机传动系统使用的三相逆变器。

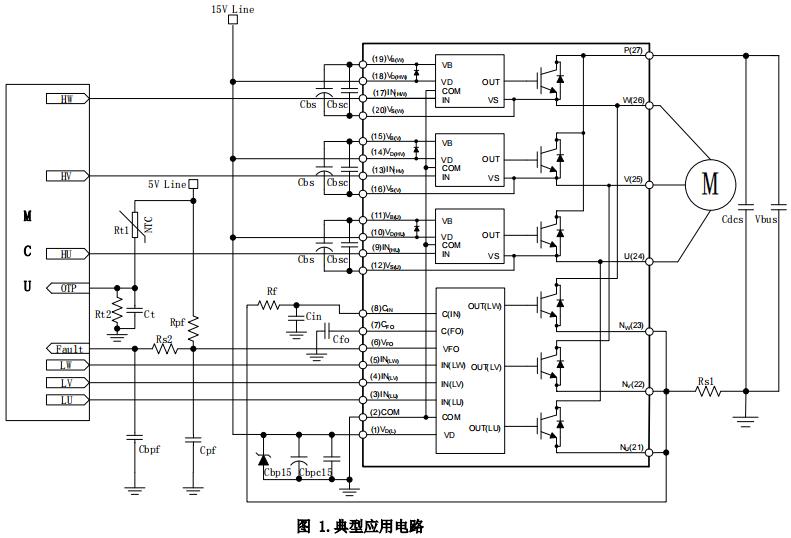

典型应用电路

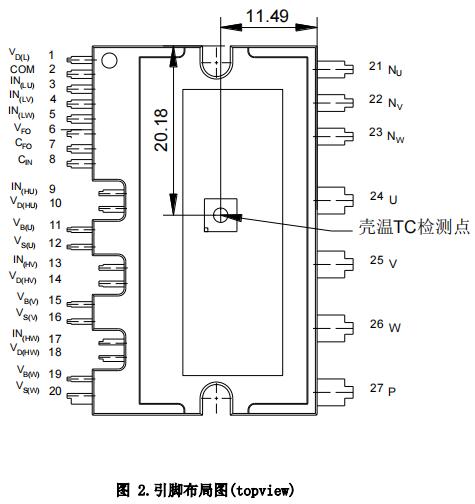

引脚布局

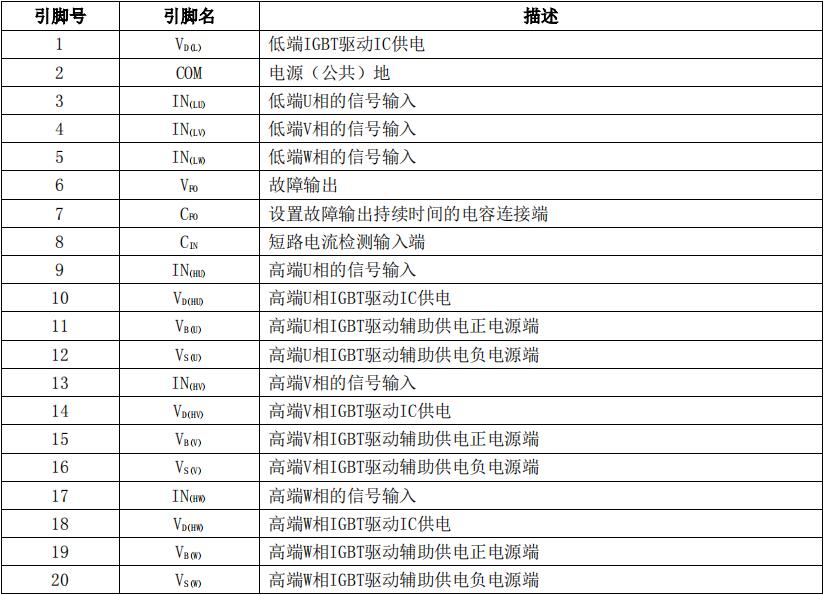

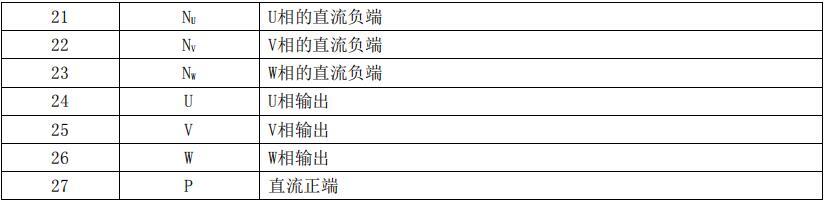

引脚描述
