上图这款直流有刷电机驱动板AQMH2407ND，额定电压24V的电机，合适标识额定功率115W及以下或标识额定电流7A以下电机长时间满额工作，额定电压12V的电机，合适标识额定功率40W及以下或标识额定电流7A以下电机长时间满额工作 （驱动器可长时间输出额定电流7A，但电机上标识的额定功率一般是指输出功率，考虑电机做工损耗，故计算额定电流时需考虑电机效率，额定电流=额定功率/额定电压/效率）
AQMH2407ND直流电机驱动模块功能特点 极小的尺寸，仅 5.5cm×5.5cm 支持电机电压 7-24V ，欠压保护 双路电机接口，每路额定输出电流 7A 控制信号与 L298N 电机驱动芯片逻辑相似，每路都支持三线控制使能、正反转及制动 使能信号可外接 PWM，正反转控制信号可串联限位开关 控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动 使用光耦对全部控制信号进行隔离 有静电泄放回路
这款是给战车、机器人、实验室、DIY爱好者使用的入门款产品。操作方便，容易上手

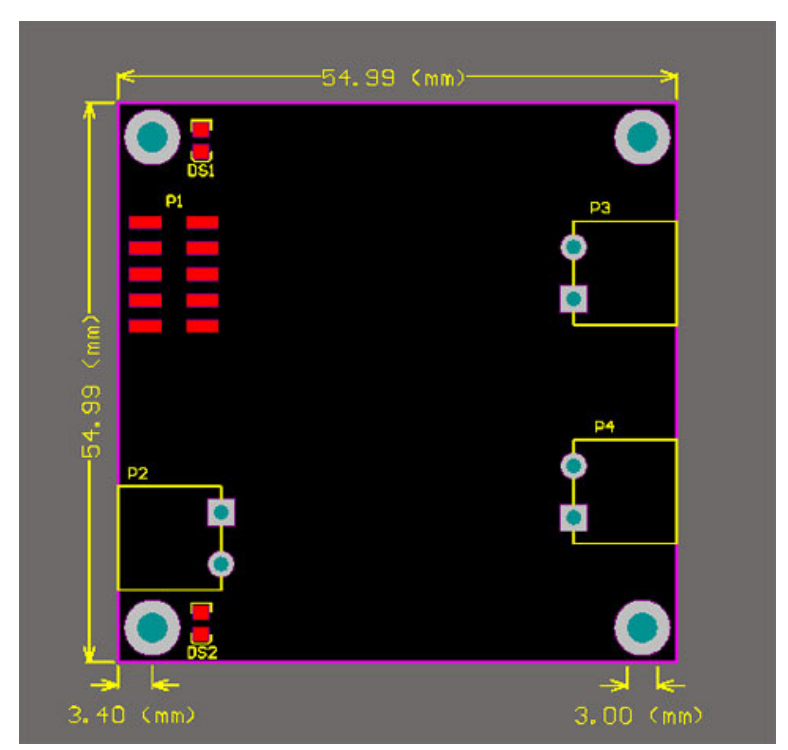

产品尺寸图如下：
长宽为 5.5cm×5.5cm，高为 1.7cm。安装孔直径为 3mm，建议使用M3 的螺丝进行固定。安装时请注意别让背面元件短路，可以加绝缘垫或使用铜柱抬高电路板。 联系方式：QQ:467102884 电话：13811070445（刘女士） 淘宝店铺：
