项目负责人

杨工

联系方式

18001308796

日期

2022.08.31

测试人

张翼宇

部门组别

研发七组

协助人

/

焊接材质

碳钢  厚度1.2mm

测试方法

（ ） CO2(二保焊)             （√） MAG（混合气焊）
（ ） TIG（钨极氩弧焊）        （ ） MIG（铝、不锈钢焊丝焊）

测试工具

（ ） BRTIRWD1506A（一号系统）

（√） BRTIRWD1506A（二号系统）

焊机品牌

美佳尼克ET-350

产品焊接工艺及要求

产品焊接稳定牢固，焊缝均匀，表面不能有明显的气泡、缩孔、夹渣等缺陷

焊接参数

起弧电压

10（一元化）

摆焊频率

/

起弧电流

70

左停留时间

/

起弧时间

0.2

右停留时间

/

收弧电压

10（一元化）

振幅

/

收弧电流

60

加速度时间

/

收弧时间

0.3

摆焊方式

/

焊接电流

70

焊接电压

10（一元化）

焊丝直径 1.0mm

气流量（L/min）

15

焊接速度（MM/S）

6

测试问题点及注意事项

1.普通碳钢焊接，需要确保定位夹紧准确有效，综合误差保证在0.5mm，零件间隙小于0.5mm

测试结果

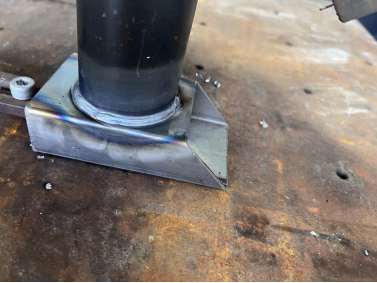

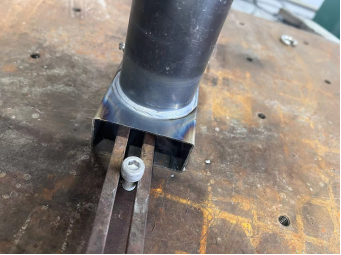

焊缝外形

焊缝平滑、饱满，

焊接效果

焊接效果良好
