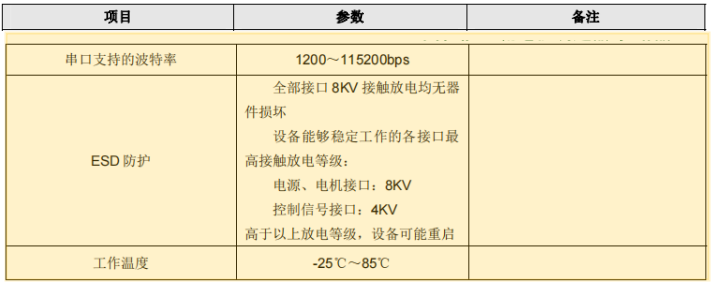

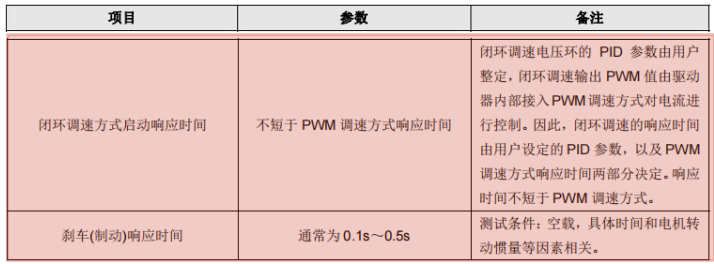

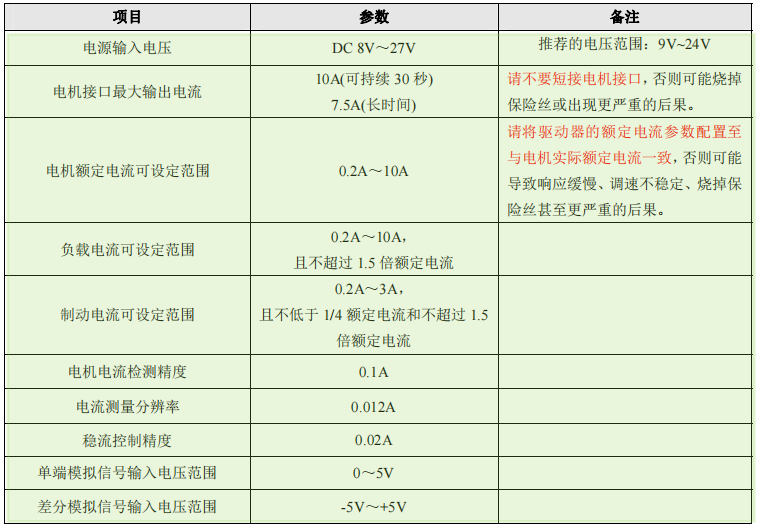

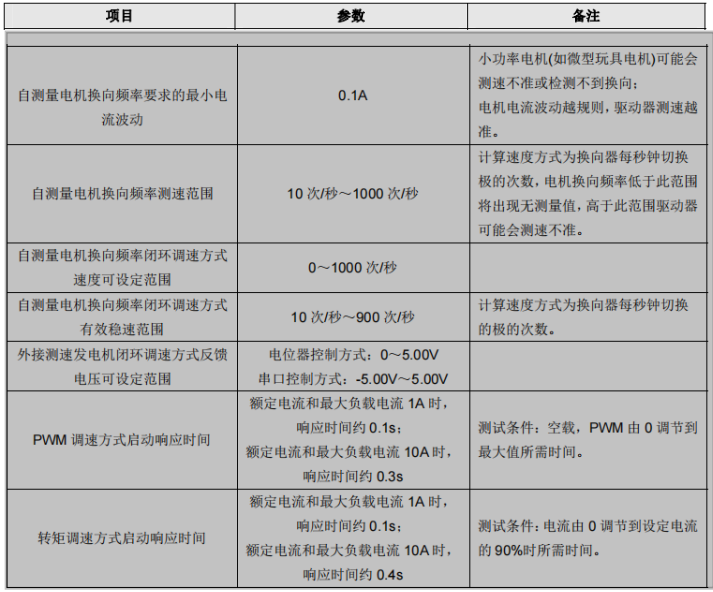

AQMD2410NS直流电机驱动器功能特点 l 支持电压 9V~24V；****输出电流 10A（可持续 30 秒），额定输出电流 7.5A l 支持开关、电位器、0~5V 模拟信号与 TTL 电平、-5V~+5V 差分模拟信号、RS485多种控制方式 l 支持 RS485 多站通讯，支持 MODBUS-RTU 通讯协议，方便多种控制器(如 PLC)通讯控制，支持通讯中断停机保护 l 支持 PWM 调速(调压)、力矩控制(稳流)、自测速闭环调速(稳速)、外接测速发电机闭环调速(稳速)多种调速方式 l 支持电机正反转双向调速，可使用电位器调节电机转速；可通过串口预设正/反转速度并存储，通过开关或按钮控制启停和方向 l 电机电流 PID 调节控制，电流控制精度 0.1A，****启动/负载电流、制动（刹车）电流可分别配置；支持电机过载和堵转限流，防止过流损坏电机；支持恒电流制动（刹车），电机刹车时间短、冲击力小 l 可提供 3A 持续刹车电流 l 方向切换过程自动控制，自动进行软制动、软启动控制 l 支持电机换向频率(转速)自测量及稳速，支持电机堵转检测/堵转限位停转 l 支持电机正反转限位，可外接两个限位开关分别对正反转限位 l 全 MOS 管驱动电机对电机进行调速、换向和刹车控制，较继电器有更长的使用寿命 l 18kHz 的 PWM 频率，电机调速无 PWM 嚣叫声 l 极小的 PWM 死区，仅 0.5us，PWM 有效范围 0.1%~99.9% l 全部接口 ESD 防护，可适应复杂的现场环境 适用范围 l 科研、生产、现场控制 AQMD2410NS 电机驱动机技术参数

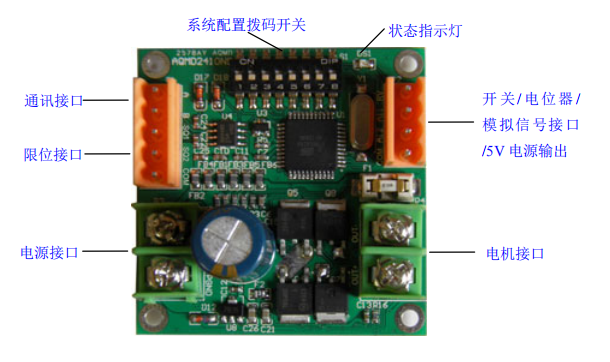

接口定义

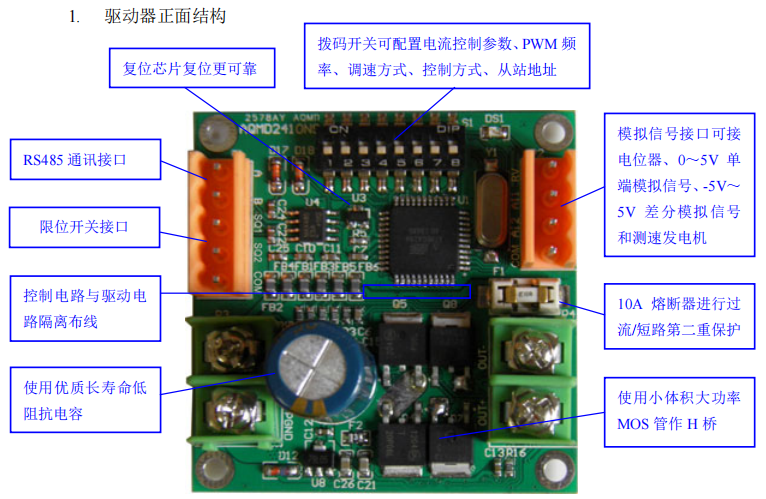

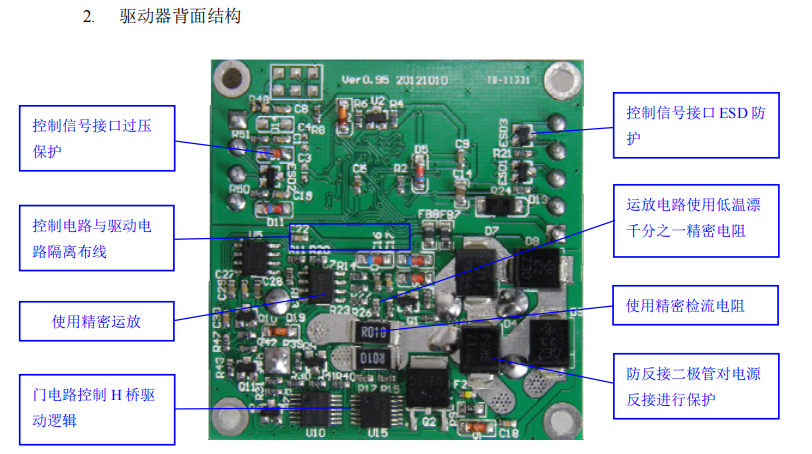

注意：电源或电机接口的接线千万不要与电位器、限位或通讯接口搭在一起，否则可能烧掉驱动器。 驱动器结构
|
