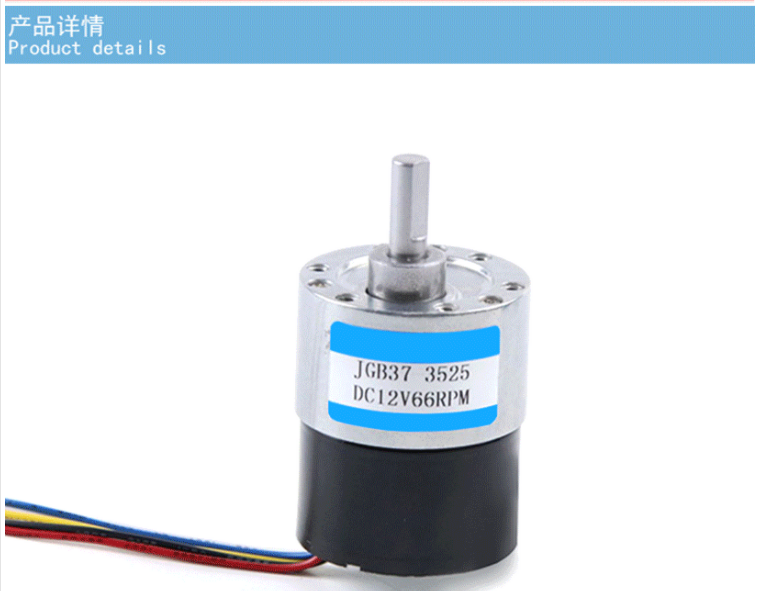

微型直流无刷减速电机马达一体机无霍尔12v24v齿轮调速JGB37-3525

直流无刷无霍尔电机原理

1)无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

2)无刷电机是指无电刷和换向器(或集电环)的电机，又称无换向器电机。

3)电动机的转子上粘有已充磁的永磁体 ，为了检测电动机转子的极性，在电动机内装有位置传感器

4)驱动器由功率电子器件和集成电路等构成，其功能是:接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩:接受速度指令和速度反馈信号，用来控制和调整转速;提供保护和显示等等

5)为了使直流电动机旋转，需要通过换向器和电刷不断改变电枢绕组中电流的方向，使两个磁场的方向始终保持相互垂直，从而产生恒定的转矩驱动电动机不断旋转.

6)无刷直流电动机为了去掉电刷，将电枢放到定子上去，而转子制成永磁体，这样的结构正好和普通直流电动机相反:然而，即使这样改变还不够，因为定子上的电枢通过直流电后，只能产生不变的磁场，电动机依然转不起来。

7)为了使电动机转起来，必须使定子电枢各相绕组不断地换相通电，这样才能使定子磁场随着转子的位置在不断地变化，使定子磁场与转子永磁磁场始终保持左右的空间角，产生转矩推动转子旋转。
