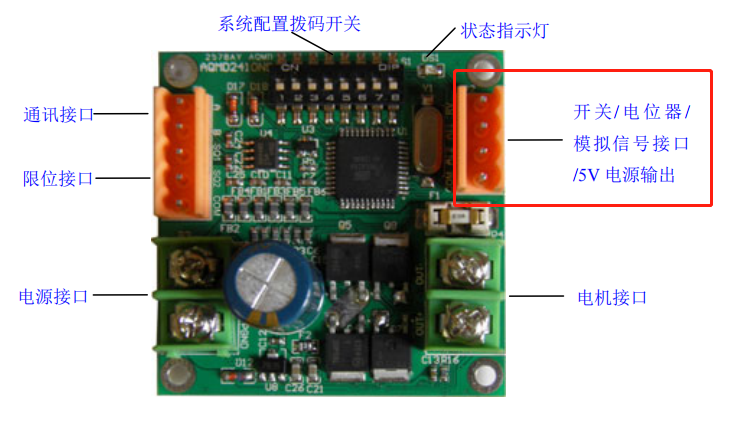

接口定义

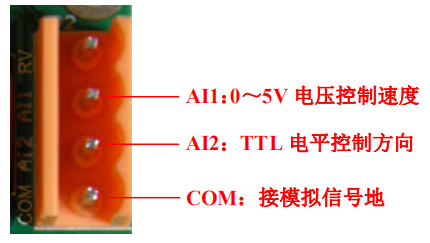

0~5V模拟信号调速(可为PWM调速、力矩控制、自测速闭环调速)的接法如图所示。 其中，AI2 为TTL电平输入端，控制电机转动方向，高电平时正转，低电平时反转。 AI1 为0-5V模拟信号输入端，用于电机调速。

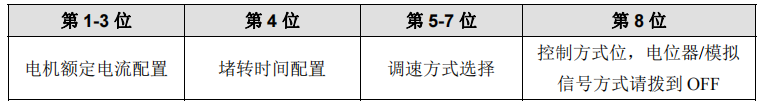

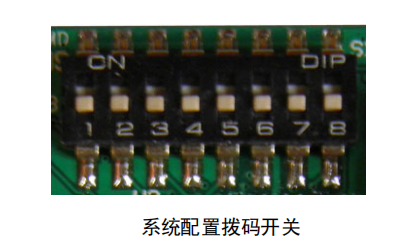

系统配置拨码开关如图所示。开关拨到上方为ON，下方为OFF。从左至右依次是第1-8 位。

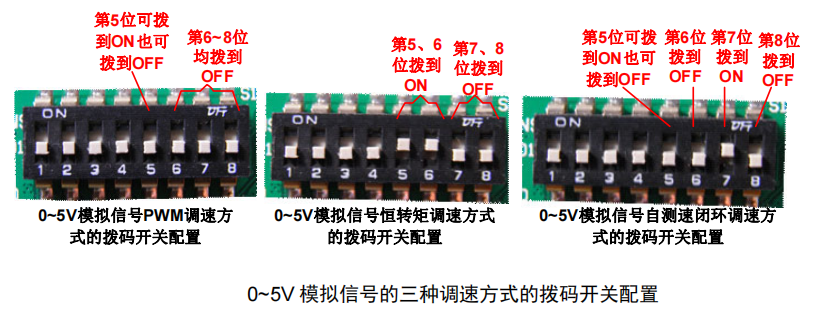

0~5V模拟信号调速可为PWM调速、力矩控制和自测速闭环调速三种方式，它的拨码开关配置方式如下所述:

电位器/模拟信号控制方式下调速方式拨码配置方式可点击以下链接查看

http://www.zgbjdj.com/shownews.asp?id=23001

使用 PLC 或单片机产生 PWM 信号调速的接线技巧

将 PLC 的 24V PWM 转换为 0-5V 电压信号

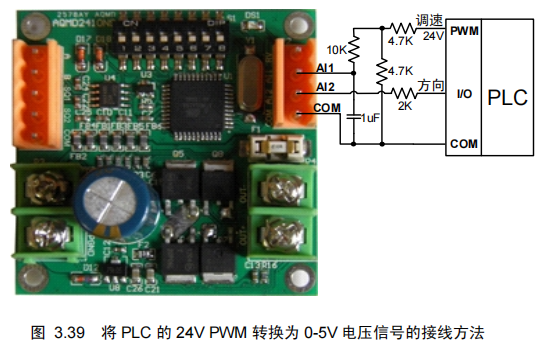

将 PLC 的 24V PWM 信号转换为 0-5V 电压信号的接线方法如图 3.39 所示。其中，PLC产生的 PWM 频率应在 10KHz 以上。

将单片机的 5V PWM 转换为 0-5V 电压信号

将单片机的 5V PWM 信号转换为 0-5V 电压信号的接线方法如图 3.40 所示。其中，单片机产生的 PWM 频率应在 10KHz 以上。
