ZM-7205A 直流无刷电机驱动器是我公司****推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在 V AC80V~250V 以内 (面板标称 AC80V~23 3 3 3 0V) )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。 功能概述 本产品可以实现以下功能: (标准出厂默认设置为方波有霍尔开环模式) 1. 方波有霍尔速度开环运行 2. 方波有霍尔速度闭环运行 3. 方波无霍尔速度开环运行 4. 方波无霍尔速度闭环运行 5. 恒扭矩开环模式运行 ( ( ( ( 严禁长时间超负荷运行) ) ) ) 6. 恒扭矩闭环模式运行 ( ( ( ( 严禁长时间超负荷运行) ) ) ) 以上功能用户可根据我司提供的上位机电脑软件或手持调试器来自行设置。

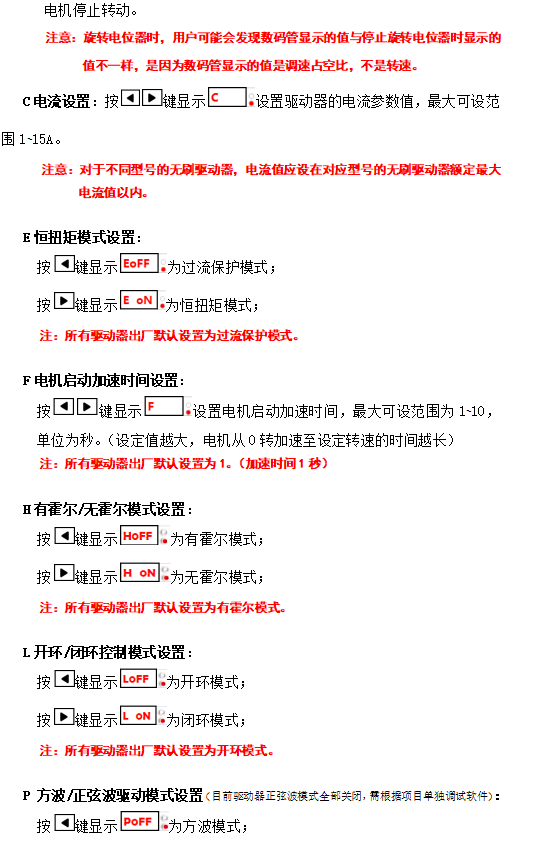

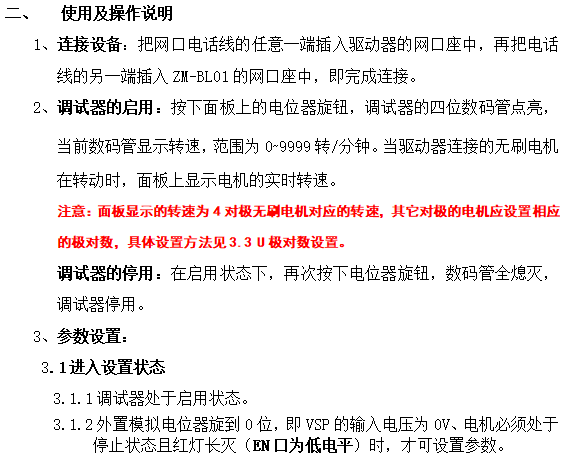

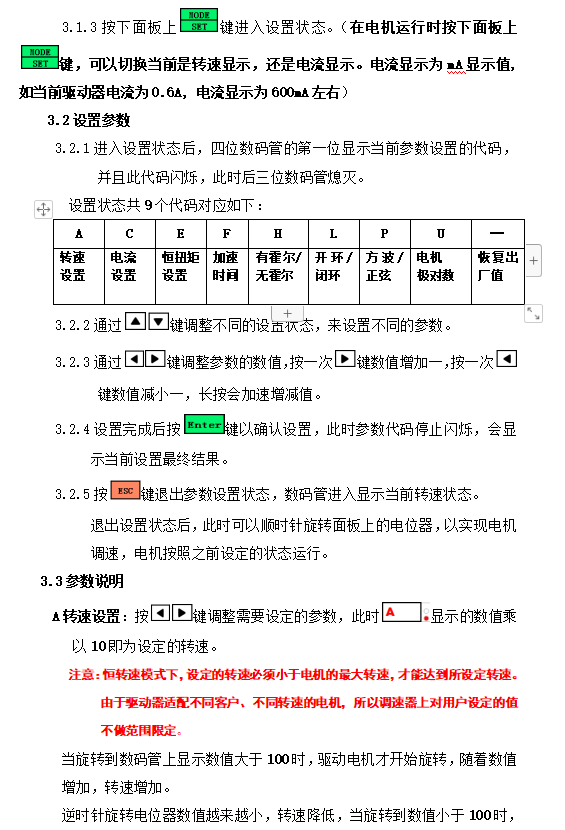

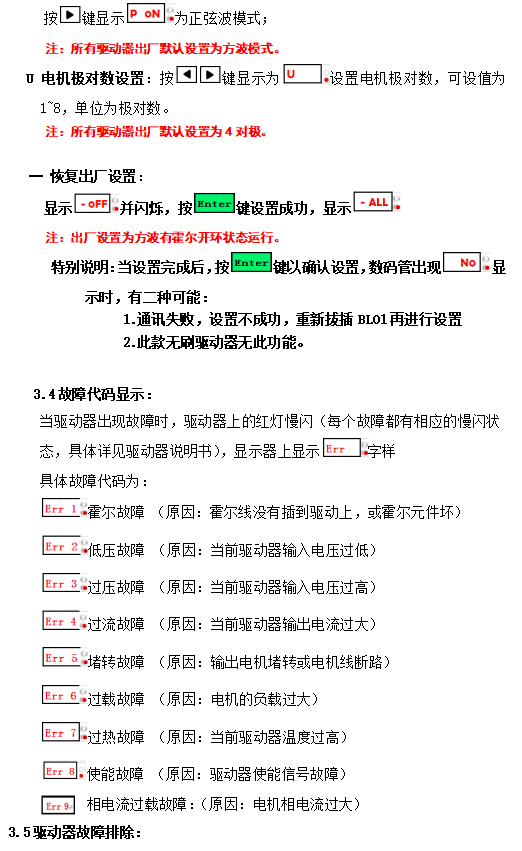

客户在使用过程中反应:正常接线没问题。可以达到2190转。但是怎么能设置到3000转?电机正常额定标记就是3000转的。 首先,电机极数多样化,所以驱动器出厂默认按4对极(8极)的模式 这台电机是4极,所以把U设置成2,对应的转速值就是实际的转速值了! 另外4极是4片磁钢,NS极是一对,所以对极是2 再次参考操作 限速三步设置:1、闭环 2、极对数 3、转速值 综上所述:遇到这类转速只看调试器的,首先要确认电机极对数是不是4对极(驱动器出厂默认4对极),如果不是要先设置成电机的实际极对数,这样显示的值才是实际的值! 手持式智能调试器ZM-BL01是我公司****开发的一款用于调试、可设置我公司F系列标准无刷驱动器参数及功能的调试器,使得我公司F系列标准无刷驱动器,不仅可以通过驱动器的网口进行电脑软件设置参数,还可以通过ZM-BL01调试器来调试和设置。
技术支持 杨工:18001308796 QQ:1755105676
