24V直流无刷电机57直流无刷电机57BL75S10-225TF9 电机电压24V，功率100W，转速2500转采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。 57BL75S10-225TF7相电阻相电感参数
57BL75S10-225TF7反电动势波形，峰值和周期
ZM-6510A 直流无刷电机驱动器是我公司****推出的产品，本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下，电源电压在 DC18V~50V 以内 （面板标称 DC24V~48V ）的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

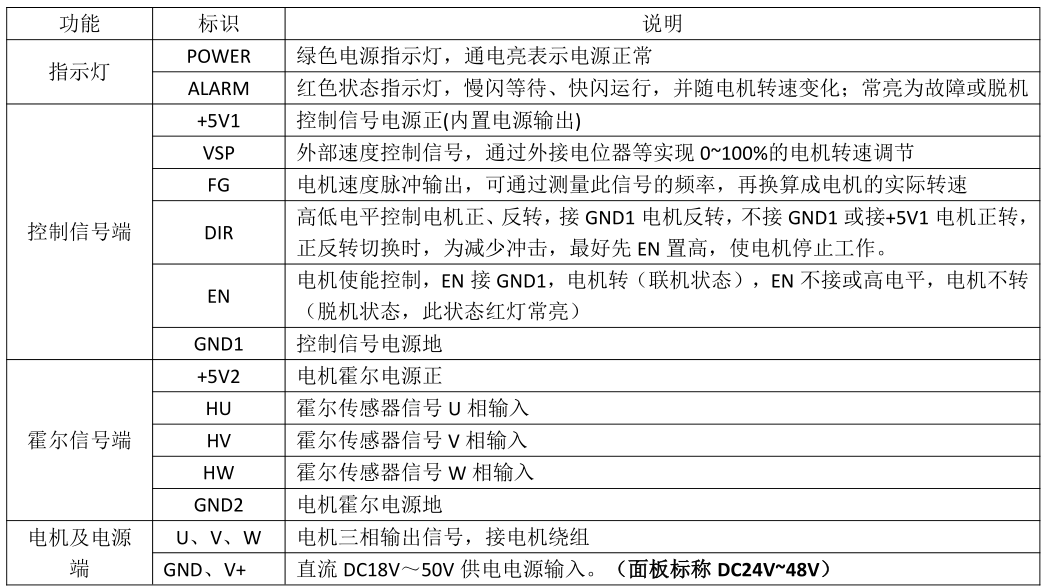

调速方式选择( VSP/PWM) 1、外部输入调速: 将外接电位器(5K~10K)的两个固定端分别接于驱动器的 GND1 和+5V1 端，将调节端接于 VSP 端，即可使用外接电位器调速，也可以通过其它的控制单元(如 PLC、单片机等）输入模拟电压到 VSP 端实现调速（相对于 GND1）, VSP 端口的接受范围为 DC 0V~+5V，对应电机转速为 0~额定转速; 2、PWM 调速:将 PWM 正端接 VSP，负端接 GND1，可输入频率 10Hz-300Hz，改变占空比调速
电机正/ 反转信号（ DIR ） 通过控制端子 DIR 高、低电平的转换，可以控制电机的正反转。
注意 ：为避免在电机高速运行时突然换向，对电机及机械设备的巨大冲击，当 DIR 端接收到换向信号，驱动器先让电机减速直到停止，停止约 2S 后，电机改变转向，提速至设定转速。 电机启动/ 停止信号（ EN） 通过控制端子 EN 高、低电平的转换，可以控制电机的停止和运行。当 EN 为低电平时，电机正常运行；当 EN 为高电平或不接时，电机停止工作，处于自由状态，红灯常亮。此时驱动器功耗≦20mA。 出厂设置为 EN 和 GND1 短接。 方式：QQ:467102884 电话：13811070445（刘女士）
