有许多新客户是刚刚接触步进电机，不清楚步进电机怎么用，首先要明确，步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。那么就需要驱动器来接收脉冲信号并转化为步进电机的角位移，当然还需要要发送脉冲的控制器或者PLC，还需要给控制器或者驱动器供电的开关电源等。这些是最基本的构成要素。 推荐一套新手可以使用的步进电机套装，不需要编程，旋钮调速，按键启停，正反转
选择产品： 时代超群57步进电机 57HBP112AL4-TFA 时代超群57步进电机 DM542 时代超群步进控制器 CS10-3 开关电源 24V 400W 接线如上图： 电机接驱动：红绿一相 黄蓝一相 分别接到驱动器的A B相 正负不分

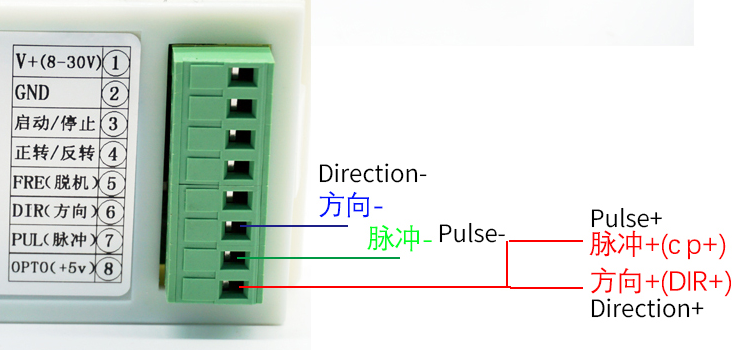

其次，接好脉冲和方向口
驱动接控制：控制器的5V信号公共端接驱动器脉冲+和方向+ 控制器的方向接驱动器的方向-
控制器的脉冲接驱动器的脉冲- 控制器的电源接24V电源
开关电源接驱动器：开关电源的L~N接220 开关电源的V+接驱动器正极 电源的COM接驱动器的负极
57HBP112AL4-TFA，电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。 步距角1.8° 扭矩2.8N.m，电流4.2A，机身高112MM，轴径Φ8MM，铣扁，出轴长22mm，配套的驱动ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，脉冲响应频率可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4
时代代超群CS10-3脉冲发生器可以控制步进电机，伺服电机,电机转速0-3000转每分钟,可以实现电位器无极可调。还可以外接启停、方向可以实现外部控制,具有调速、定长功能，能够显示实时转速. 控制器默认模式：旋钮调速，面板有启停按钮和正反转按钮，操作简单，易上手。 联系方式：QQ:467102884 电话：13811070445（刘女士）
