图为国外客户定做的一款12V电磁刹车的高压直流无刷电机，电机电压310V，功率300W，转速5000转，刹车电压12V，扭矩0.6N.M,峰值扭矩0.8N.m，此款电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。可用于抽油烟机、抽水机等家用器具，以及电控制器、发动机等汽车领域，应用范围非常广泛。

无刷电机使用刹车的原因

1.快速让电机停下来

2.在突然断电的场合，把电机轴锁死，防止物体突然下滑等发生意外

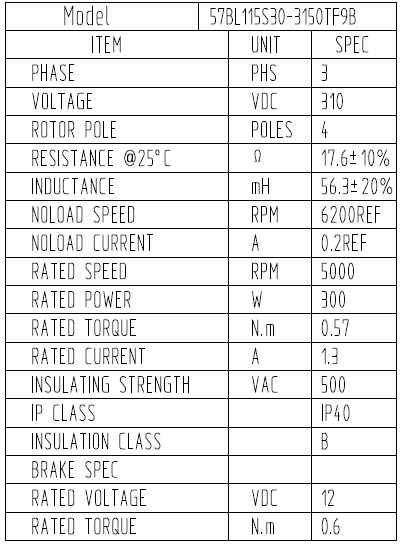

具体参数如下：

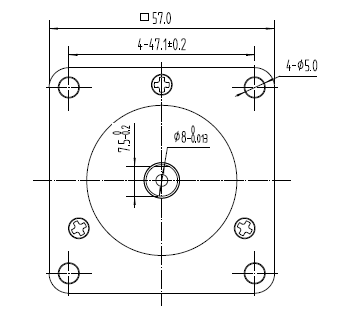

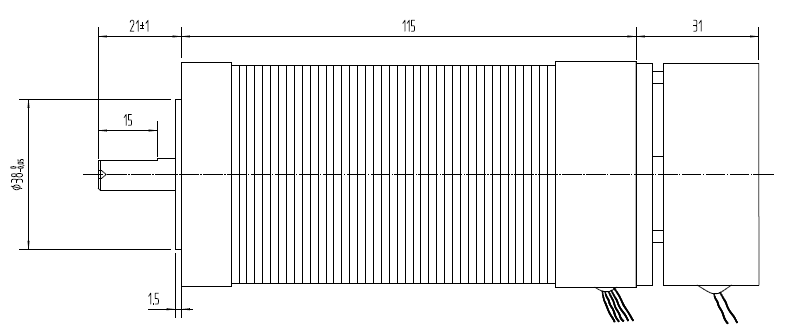

产品尺寸图如下：

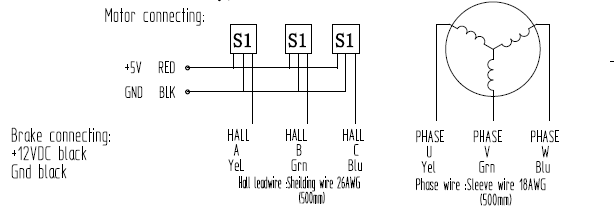

线序定义如下：

驱动推荐：

ZM-BL2205T直流无刷电机驱动器是我公司新推出的，针对大功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下，电源电压在AC80V~250V以内（面板标称AC80V~220V）的任意一款有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品广泛应用于针织设备、医疗设备、食品包装机械、电动工具等一系列电气自动化控制领域。

相较于ZM-7205A，这款驱动增加了一些新的功能，对比如下：

共同点:

1、外型尺寸及安装孔距相同。

2、启动、停止、调速、刹车、方向、报警，功能控制相同。

3、都可匹配BL01设置参数。

不同点:

1、外观颜色不同。ZM-BL2205T为红色，ZM-7205A为蓝色

2、2205T带485通讯，增加两个485正负接线端口。

3、2205T增加刹车力度可调，匹配BL01可自行根据需要设置。

4、2205T散热风扇，上电工作。7205A散热风扇电流达到3A左右启动。

5、因为新增了端口功能，所以2205T和7205A霍尔端子和控制端子型号不同，不通用。

新款驱动端口定义如下：

◆电流、速度双闭环设计，运行平稳；

◆高力矩高转速输出，转速上限可达10000RPM(根据用户电机而定)；

◆调速方式：外接电位器，外接0-5V模拟量或外接PWM调速；

◆具有X1 (刹车)、DIR（方向）、EN（使能）信号控制端；

◆可输出测速脉冲FG供用户检测（光电隔离，门极输出）；

◆可输出报警信号ALM供用户检测（光电隔离，门极输出）；

◆具有过流、过压、欠压、霍尔传感器相位出错、马达堵转等保护功能；

◆可外接手持式智能调试器ZM-BL01用于调试设置无刷驱动器参数及功能；

◆可通过无刷驱动器的网口外接速度显示器ZM-BL03，显示电机转速；

◆可用电脑通过485通讯端口设置无刷驱动器485地址，读取和控制无刷驱动器运行状态。

产品尺寸图如下：
