时代超群无刷驱动器6505A如何通过驱动器的端子接线控制电机刹车

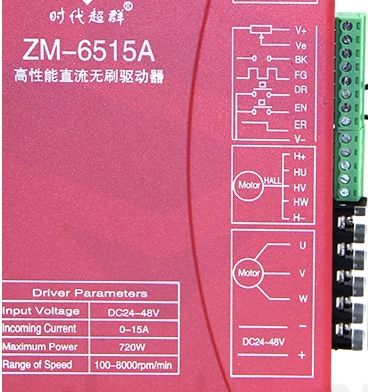

  然后我们首先来看下这款驱动器的端子

左下角：驱动器的供电电源端子，注意直流电正负极不要接反

往上是我们驱动器接电机UVW电机相线的端子口，一般我们的电机线3跟，红绿蓝对应UVW，线序不要接反

再往上是霍尔端子口，对应接电机的霍尔线，红黄绿蓝黑

上面那就是我们的控制端口了，如果想要使用对电机的控制，就需要在对应的端子口进行接线处理

V+ VE一般和V—三个端口一起使用。用于外接我们的电位器，控制电机的转速

BK就是上面我们客户提到的问题

如果通过驱动器的段子口接线控制电机的停止，注意，是通电的情况下，进而开控制电机的停止，并不是断电刹车，这点上期我们有说过一篇关于电机底部加刹车和通过驱动器控制刹车 的区别。

那接线呢？

就利用BK和V—进行短接，可以实现通电状态下的刹车。

FG，这个是速度输出端口，一般可以外界转速表，来显示电机的实时转速

需要我们注意的是，如果外界转速表，一定要注意转速表的电压，一般有5V和24V两种，默认发5V的

DIR方向端口，这个是控制电机的正反转的接口

EN这个是使能接口，请注意这款驱动器，默认就是需要和V-进行短接的，如果不接或者没有接好，就是驱动器呈现报警状态。
