时代超群无刷驱动器ZM-6630A报警输出端口如何使用

报警输出端口我们要找到驱动器的控制端口

上图：我们可以看到，VE V+V_这三个端子是控制速度的端口

BK是驱动器的刹车端口，默认接V—和BK，起到一个刹车的作用，需要我们注意的是通电刹车，不是断电刹车

FG速度输出端口，一般用于外接转速表，显示我们的电机实时转速

DIR方向端口，默认和Ｖ＿短接，实现电机的反向转动

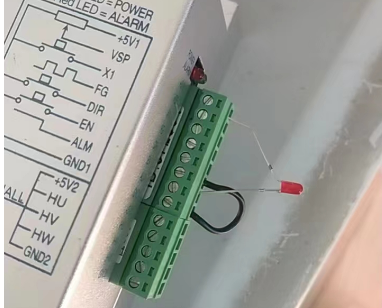

ER报警输出端口，这里我们需要用一个报警显示灯，外接到这个端子的位置，如下图所示：

类似于这样的一个小灯，一般是两种接线方式：

（1）ER跟V-间可以接个小的红绿灯，工作时灯常亮，报警灯灭

（2）也可以ER和V+之间接，工作时灯灭，报警时灯常亮

EN使能接口，默认我们的驱动器是EN和Ｖ＿短接好的，如果不接或者没有接好，驱动器上端的显示灯亮红灯。
