时代超群无刷直流电机的工作原理

无刷直流电机的定子是线圈绕组电枢，转子是永磁体。如果只给电机通以固定的直流电流，则电机只能产生不变的磁场，电机不能转动起来，只有实时检测电机转子的位置，再根据转子的位置给电机的不同相通以对应的电流，使定子产生方向均匀变化的旋转磁场，电机才可以跟着磁场转动起来。

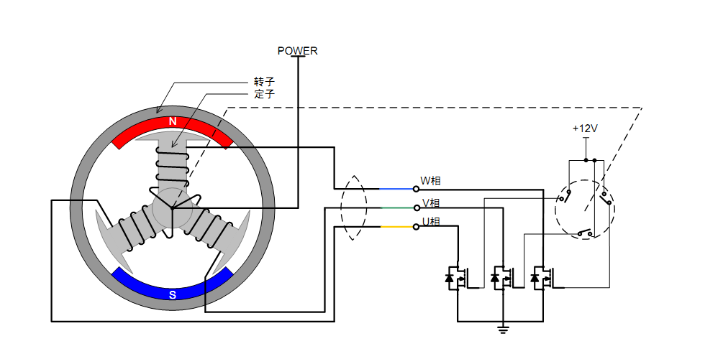

如图所示为无刷直流电机的转动原理示意图，为了方便描述，电机定子的线圈中心抽头接电机电源 POWER，各相的端点接功率管，位置传感器导通时使功率管的 G极接 12V，功率管导通，对应的相线圈被通电。由于三个位置传感器随着转子的转动，会依次导通，使得对应的相线圈也依次通电，从而定子产生的磁场方向也不断地变化，电机转子也跟着转动起来，这就是无刷直流电机的基本转动原理——检测转子的位置，依次给各相通电，使定子产生的磁场的方向连续均匀地变化。

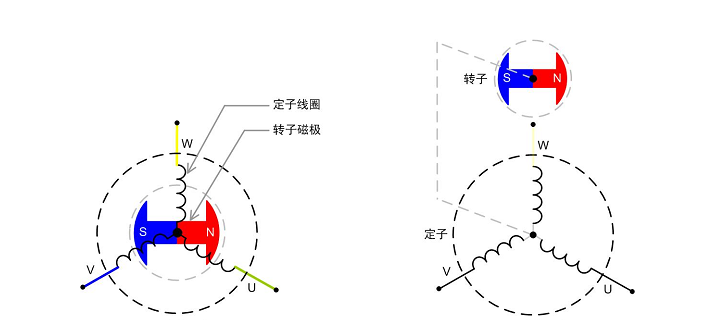

为了方便理解，本文档以下内容统一用如图 1.所示的这两种符号作为模型简介，图 1为电机转子和定子在同一圆心上，图2 为不同一圆心上，是为了方便说明电机内部磁场。详细请看下文。

无刷直流电机的驱动方法

无刷直机电机的驱动方式按不同类别可分多种驱动方式，它们各有特点。

按驱动波形：

z 方波驱动，这种驱动方式实现方便，易于实现电机无位置传感器控制;

z 正弦驱动，这种驱动方式可以改善电机运行效果，使输出力矩均匀，但实现过程相对复杂。同时，这种方法又有 SPWM 和 SVPWM(空间矢量 PWM)两种方式，SVPWM的效果好于 SPWM。
